———まず、椎野様についてお聞かせください

椎野様 : 入庁して最初はダムでの仕事を５年務めました。その後、営業所に異動となり、そこで水道を担当することになりました。
はじめは水道の維持管理についての業務に携わり、次に配水管など水道施設の設計を担当するようになりました。

———大山地区での配管設計で大変苦労されたと伺いました。経緯などをお伺いできればと思います

椎野様 : 私が水道の部署へ異動した当初から、大山地区の水道設備は古くなっており、漏水で配水池がからっぽになったり……。という事故が発生していました。
配管をリニューアルするという話が度々持ち上がってはいたのですが、施工困難な場所である事などで協議はスムーズに進まない状況が続いていました。
当初の話について、私も耳にはしていましたが、まだ担当メンバーではありませんでした。リニューアルのプロジェクト自体はすでに発足していて、配水管部はステンレス管で施工するという絵も描かれていたと記憶しています。ですが、現場は観光地です。地元調整や広報、ステンレス管を搬入する方法も考えなくてはいけないし……どうしようか？というところで計画が止まってしまっていたそうです。

椎野様 : 2019年度、いよいよプロジェクトを進める事になり、私も正式なメンバーとして改めて工法や材料の選定・現場の地質調査を行うことになりました。
大山地区の特長として、狭く急な階段や坂道に配管しなくてはいけないという現場条件に加え、参道には店舗も多く、施工時間の制限もありました。
難施工という事もあり、施工業者さんなどにもヒアリングしたところ、鋳鉄管などの金属管ではとても施工できないとの話が上がって来ましたが、近隣の清川村で施工が始まっていた「配水用ポリエチレン管」であれば施工出来るのではないか、との話が挙がってきました。そこで、配水用ポリエチレン管を候補に入れて検討を進めることになりました。

———配水用ポリエチレン管（青ポリ）管は、もともとご存知だったのでしょうか？

椎野様 : 配水用ポリエチレン管の存在自体は知っていました。
ただ神奈川県企業庁では配水管としての採用実績がなかったので、当初は正直なところ「許可が下りるのは難しいだろうなぁ。」という思いが脳裏によぎっていました。

———それでも配水用ポリエチレン管（青ポリ）が候補に残ったのはどうしてでしょうか

椎野様 : 配水用ポリエチレン管に好印象を持っていた私が工法や材料の選定を任されていたこともありますが、先に話しました現場条件が極めて厳しく、施工業者さんが配水用ポリエチレン管でないと仕事を受けることが難しいだろう、という事でしたので、例え金属系の管種で設計を仕上げても工事を請け負ってもらえないのであれば意味が無い…、というのが一番の理由かなと思います。現場は狭く急な階段や坂道ですので、金属管を仮置きしたり、担いで登ることは現実的ではありませんでした。
これまで話が進まなかったのは、管材の運搬・布設をどうするのか。ここがネックになっており、答えが出ずにいたんです。

———参考までに採用候補の管種やこれまで採用してきた管種を教えていただけますでしょうか

椎野様 : 管種の選定では、通常の配水支管として企業庁が本採用しているダクタイル鋳鉄管のGX形と、配水用ポリエチレン管とを比較しました。以前はSUS316のステンレス管（溶接ではなく継手で接続の仕様）も候補に挙がっていたようですが、配水管としては耐震管に区分されていませんし、ダクタイル鋳鉄管と同じく重量物であったため、部署内の協議により比較対象から除外するという話になりました。また、管種ではありませんがガス工事で実績のあるポリエチレン管による非開削工法も検討しましたが、大小の礫だらけの当地区では採用できませんでした。

———実際に限定採用となった決め手は何だったのでしょうか

椎野様 : 先程も話をしましたが、施工業者さんの要望を尊重し、配水用ポリエチレン管を候補に挙げ、本庁に資料を提出して審議いただきました。結果として、厚木水道営業所からの要望を認めていただきました。施工性として重量のある金属管ではなく配水用ポリエチレン管の方が今回の現場状況にふさわしいとの判断をいただけたんだと思います。
現場は狭く急な階段や坂道ですので、搬入方法がネックとなっていました。当初はダクタイル鋳鉄管よりは多少軽量なステンレス管で施工することを考えていたそうです。しかし、ステンレス管を搬入するためにも、結局は鋳鉄管と同様の検討が必要でした。モノレールのような機材を使うか、隣に川が流れているのですが、そこにステージを作って搬入できないか……。あれやこれやと考えを巡らせていたようでした。
でも配水用ポリエチレン管なら施工業者さんの言うとおり断然軽量で、人力で運搬ができるので、一番のネックだった運搬についての問題はクリアされます。

椎野様 : また、今回の現場は夜間工事だったということもありますね。夜間工事ですので、短時間で施工する必要があり、かつ、騒音にも気を配らなくてはいけません。
配水用ポリエチレン管でしたら、人力で搬入できますし、スピーディな施工もできると聞いていました。管の切断時に大きい音が鳴ってしまうこともありません。
実際には施工時のコスト縮減にも繋がったのですが、今回の管種選定時にはコスト面は最重要事項ではなく、後から付いてきた、といった感じです。仮に高価だったとしても、この現場においては最適な材料があれば使わざるを得なかったのかなと思います。
材料選定において重視していた施工性や搬入性が、現場状況・条件にふさわしい材料として配水用ポリエチレン管が候補になりましたが、全国的に耐震管材として十分な採用実績もあったため、最終的に本地区では限定採用となりました。限定とはいえ「採用」ですので、きちんと特記仕様書を作成する事になりました。

こちらは途中で異動したため、後任担当の清水さんにバトンタッチしました。給水管は外径の違いについて検討し、JIS外径品が良いのでは…という話まではしていましたが、最終的にどうなったのでしょうか。
（※実績が最も多く、かつ給水装置工事技術指針2020に掲載されているという理由で、PWA規格で限定採用となっています）

———実際に配水用ポリエチレン管を使用したご感想をお聞かせください

椎野様 : 施工性が悪かった等の声は聞いていません。今回のような狭く急な階段や坂道のような現場では施工性・搬入性ともに間違いなく最適な管材であったと思っています。あと、今回設計を担当した当初、配水管にはポリエチレン管を使ってみようと思ったのですが、給水装置は従来通りで考えていました。しかし、本庁に相談した時、水道施設課の佐藤さん（現寒川浄水場 浄水課 課長補佐）から「配水用ポリエチレン管で検討をするなら、サドルから給水管も融着で検討してみては？」とアドバイスをいただきました。佐藤さんは営業所配属時代に積水化学さんのキャラバンで配水管と給水管の説明を受け、興味を持っていたようです。私もこの話を聞き、配水用ポリエチレン管を採用するのであれば給水管と配水管を一体化できるしくみには魅力を感じています。私たちが管路設計をする時、「配水管を耐震管にすれば大丈夫」という考えをついつい持ってしまいがちですが、よくよく考えてみると、私どもは配水本管→給水管→水道メーターへと水を送り、ユーザー宅のメーターを回して初めて収入となります。
しかしながら配水管は「耐震管」だけど、サドル分水～給水管路が耐震化されてない状態では、確かにユーザーに「安心して水道を使ってください」と胸を張って言えないじゃないか、と思う所はあります。

椎野様 : 「配水管に何管が採用されて、給水管(第一止水栓まで)は何管を使用している」というように、給水管・配水管を別々に考えるのではなく、「給水配水一体化」のように、まるっと水道施設を耐震化できるセットを採用することがユーザーの安心にも繋がるのではないかと思います。また、耐震化に併せて、使用する材料がすべて100年の長期寿命が期待されている材料である事も、将来を考えると良い事だと思います。

———今回は限定採用となりましたが、本採用にならない問題点があればお聞かせください

椎野様 : これはあくまで企業庁としてではなく、個人的な見解ですが、技術的には何も問題はないと思っています。
経済性も配水管、給水装置ともにオススメですし、維持管理についても、ダクタイル鋳鉄管と同様にメカの補修継手類が充実しています。スクイズオフ工法等で本管も容易に補修が可能だと聞いています。
あとはφ200の日本水道協会規格が取れたら、多くの事業体で採用は広がっていくのでないかと思いますよ。
ただ、神奈川県企業庁では昔使用された「黒ポリ管」(単層管)の劣化による漏水事故が多発しており、この補修に莫大な予算と労力をかけてきました。私も維持管理部門にいたので分かりますが、そのため、「ポリエチレン管」という名前を聞くと無条件で拒否反応を示す方も多くおられます。事故が今でも継続しているのは事実なので仕方ありません。しかしながら、この「青ポリ管」の話を伺うと、昔と今とでは結晶構造や結合の仕組みなど色々と進化しているとの事ですよね。
厚労省の資料でも100年耐久と記載いただいたと聞いています。ですから、私は個人的には納得していますが、納得できない同僚も多い…、という事実も、本採用化となると「問題点」といえるかもしれません。

高密度ポリエチレンの分子量分布の改良

高密度ポリエチレンの結晶構造の改良

———今後のポリエチレン管のご採用についてお聞かせください

椎野様 : 現在、私は水道担当の部署ではないので、具体的には申し上げられませんが、個人的には配水用・給水用ポリエチレン管に対してネガティブな印象はありません。
しかしながら神奈川県企業庁は大きな組織ですので、まだポリエチレン管(青ポリ)の事をよく知らない方もいます。
先ほどの「黒ポリ管」のように、ポリエチレン管について誤解をされたままの方や食わず嫌いをしている方もいると思います。単純に管種の切り替えが面倒と感じる方もいるでしょう。
私は「採用したい」というスタンスで積水化学さんに問い合わせましたが、そういった動かないところを動かすPR、営業活動、更には「黒ポリ管」の悪いイメージをきちんと払拭すべく多くの方にきちんとした「説明」を繰り返す事が、今後は最も必要なのではないかと思います。
後、今回の案件も「あと少し」耐圧性能が高ければ、もう1ルートポリエチレン管を使えた系統がありました。
後日話を聞くと、水撃圧と合わせれば許容値内であったようですし、安全率の考え方次第で、他用途や国際的には問題なく使えていると知りました。こうした柔軟な設計の考え方なども整理されると、業界として助かるのではないかと思います。

———最後に積水化学へのご要望があればお聞かせください

椎野様 : メーターとの接続で、乙止のバルブの所を砲金製ではなく耐食性の高いステンレス製、または高密度ポリエチレン製で、是非作ってほしいなと思います。
コストとの兼ね合いもあるとは思いますが、バルブにも「青ポリ管」網と同等な耐用年数の部材を揃えることで、更に良い水道施設になるのかなと思います。例えば全体のコスト縮減は金属管からポリエチレン管への変更で実現するので、その分ワンランク上の部材を選択できる幅があっても良いのかと思います。

———ありがとうございました。今後もコスト縮減のみならず更なる易施工化・長寿命化提案を目指して製品開発を進めてまいります。本日はお時間をいただきありがとうございました。

＜営業担当から一言＞

環境・ライフラインカンパニー
東日本支店 横浜営業所　児玉 魁音

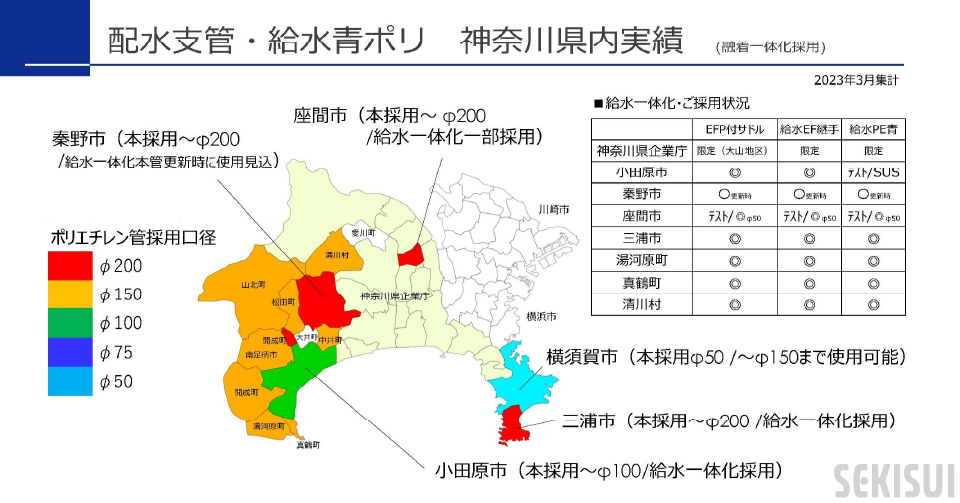

神奈川県内でエスロハイパーJWの認知度が拡大する中、給水人口が全国4位(県内2位)の大規模事業体様である神奈川県企業庁様に「本管から給水までオールPE」をご評価いただき、大山地区にて限定採用頂いたことに感謝しております。
また、製品の強みである「耐久性・軽量」に着目いただいたこと、嬉しく感じております。
今後は神奈川県営水道全域の配水管で本採用を検討いただけるよう、メーカーとして頑張っていきたいと思います。
今後も皆様のご期待に沿えるよう活動に取り組んで参ります。
