配水用ポリエチレン管・給水用ポリエチレン管 POLITEC:配水用ポリエチレンパイプシステム協会

水道配水用ポリエチレン管（エスロハイパーJW)・給水用ポリエチレン管

  • #サステナビリティ貢献製品

日本水道協会規格 JWWA K 144/JWWA K 145、POLITEC規格 PTC K 03/PTC K 13

日本で最初にポリエチレンパイプによる配水ラインを開発・製造、販売して以来、その優れた特性により、ライフラインの耐震化・コスト縮減など、多くの信頼と実績を築いてきたセキスイの水道配水用ポリエチレン管『エスロハイパー』。その性能が評価されて、水道ビジョン、水道事業ガイドラインにおいても、耐震管材に位置づけられ、ますます注目を集めています。
さらに、東日本震災、熊本地震で多くの被害が出た「給水装置」についても、本格的に耐震化が求められています。セキスイは給水用ポリエチレン管(給水ポリ・エスロハイパーＡＷ)とＥＦプラグ付サドルによる「一体管路」で耐震・長寿命な水道管路網をご提案いたします。
ＪＷＷＡ規格品・準拠品である配水用ポリエチレン管(エスロハイパーＪＷ)はセキスイの高い設計・製造技術、そしてＥＦ(電気融着)接合によって、最速の施工を実現。給水ラインとの接続もスムーズに行えます。安全性が高く、高性能な製品の供給をお約束する水道配水用ポリエチレン管(配ポリ管)エスロハイパー。人々の、そして、水道事業の発展に大きく貢献していきます。

エスロハイパーJWカタログ
ツールコード：05367 [pdf]（16,593.39 KB）

エスロハイパーAW給水一体化ご提案パンフレット
ツールコード：05381 [pdf]（1,384.82 KB）

エスロハイパーJW UVガード・エコハイパーカタログ
ツールコード：05383 [pdf]（3,528.21 KB）

エスロハイパーJWEFプラグ付きサドル用サドルかんたんクランプリーフレット
ツールコード：05203 [pdf]（1,393.86 KB）

エスロハイパーAWかんたんクランプリーフレット
ツールコード：05361 [pdf]（1,820.23 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

エスロハイパーシリーズ技術資料(エスロハイパーJW・エスロハイパーAW)
ツールコード：05356 [pdf]（4,026.78 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06140 [pdf]（2,121.93 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード：05139 [pdf]（257.03 KB）

#表紙横-WEB版
ツールコード：06280 [pdf]（258.37 KB）

エスロハイパーJW承認図
ツールコード：- [pdf]（8,183.46 KB）

エスロハイパーJW UVガード・保温付UVガード承認図
ツールコード：- [pdf]（574.64 KB）

エスロハイパーJW エコハイパー直管承認図
ツールコード：- [pdf]（103.96 KB）

エスロハイパーJW 被覆付管承認図
ツールコード：- [pdf]（597.86 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

エスロハイパーJW
ツールコード：- [zip]（2,586.31 KB）

2D

エスロハイパーJW被覆付管
ツールコード：- [zip]（1,363.71 KB）

2D

エスロハイパーJW UVガード_保護層付_保温付
ツールコード：- [zip]（1,240.99 KB）

2D

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

エスロハイパーJW施工ハンドブック
ツールコード：05368 [pdf]（6,391.06 KB）

EF継手チェックシート(水道・給水・空調・消火共通)
ツールコード：- [xls]（58.00 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

ご興味のある項目をクリックしてくださいCONTENTS

建築設備用の給水ポリエチレンパイプはこちら

製品情報

最新トピックス

エスロハイパー現場リポート
給水用ポリエチレン管(エスロハイパーAW)ページへは下のバナーからアクセスいただけます
給水ポリハイパーAWへのバナー
エスロハイパーJW・AWの特設ページへは下のバナーからアクセスいただけます
エスロハイパーJW・AW特設ページ

動画一覧

エスロハイパー製品紹介動画
今月のオススメ動画
水道配水用・給水用ポリエチレン管
エスロハイパー紹介
[UIEP3分動画]エスロハイパー
(耐震型高性能ポリエチレン管)の性能について
接続方法 片受直管の施工
（ナレーション付）【新バージョン】
接続方法 分水EFサドルの接合と穿孔
（ナレーション付）【新バージョン】
サドルかんたんクランプ
施工風景紹介
給水用ポリエチレン管・長尺管の施工風景
（群馬県玉村町）
紹介動画一覧
エスロハイパー施工要領 動画一覧
水道配水用ポリエチレン管・給水用ポリエチレン管　紹介動画一覧 エスロハイパーJW UVガード/
保温付UVガード 施工手順一覧 エスロハイパーJW被覆付管・継手
施工手順一覧 スクイズオフ（圧着）
施工手順一覧
参考動画
TS接続標準施工
（ノーマル＆透明）

特長

水道配水用ポリエチレン管(HPPE)の特長
POLITEC規格 PTC K 03, PTC K 13 対応品

配水用ポリエチレンパイプシステム協会

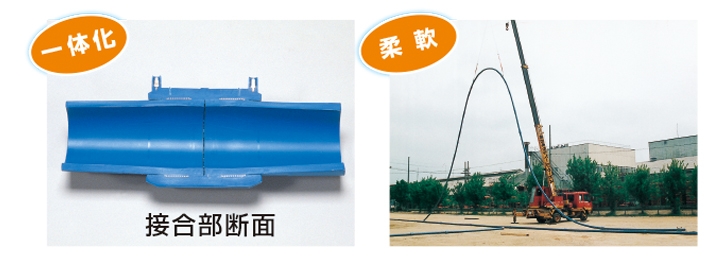

耐震性

EF接合により一体化管路を構築。継手の抜けがありません。
柔軟性に優れ、地震や地盤沈下の場合も破損・漏水しません。

JW耐震性

厚労省耐震化に関する検討報告書　「耐震管として区分されています」

２００３年 宮城県北部地震
２００４年 新潟県中越地震
２００７年 能登半島地震
２００７年 新潟県中越沖地震
２００８年 岩手・宮城内陸地震
２０１１年 東北地方太平洋沖地震※
２０１６年 熊本地震
２０１８年 北海道胆振東部地震

※津波による被害は除く

耐食性・衛生性

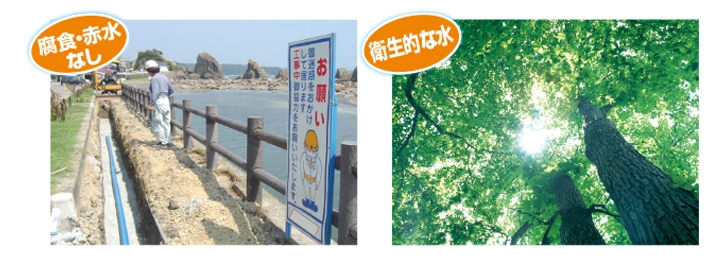

サビ・腐食が発生せず、長期にわたり安心して使用できます。また、衛生的で地球にやさしい材料です。

JW耐食性・衛生性
施工性・省力化

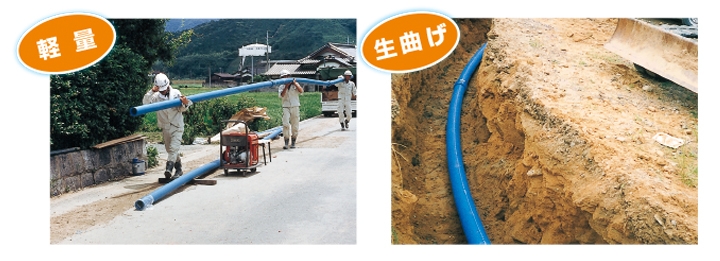

軽量のため持ち運びが容易です。また、柔軟性があり、生曲げ配管により継手の数を減らせます。

JW施工性・省力化

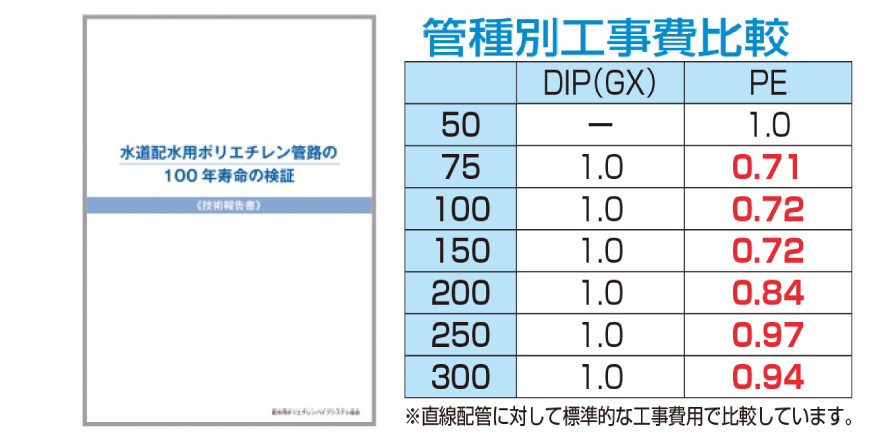

耐久性・経済性

配水用ポリエチレンパイプシステム協会では、山形大学の栗山教授にご参加いただき、多岐に亘る実験、検討を行った結果、配水用ポリエチレン管路の１００年寿命を検証しました。ダクタイル鋳鉄管に比べ、コストダウンが図れます。

JW耐久性・経済性

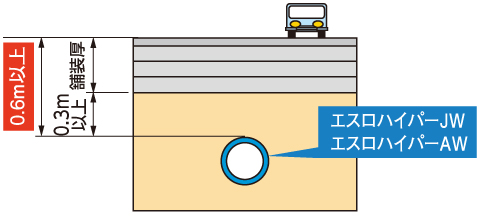

浅層埋設によるコスト縮減

令和4年9月の国土交通省道路局からの事務連絡で、浅層埋設の対象管種に「水道配水用ポリエチレン管250mm・300mm」と「水道給水用ポリエチレン管」が追加されました。

※電線、水管、ガス管又は下水道管を道路の地下に設ける場合における埋設の深さ等について

下記の管種については、平成16年2月17日付け事務連絡により強度が確認されたポリエチレン管と同等以上の強度を有していることが認められるので、水管及び下水道管の占用許可に当たり、今後の占用許可申請があった際の審査の参考とされたい。

（１）水道事業

水道配水用ポリエチレン管、水道給水用ポリエチレン管（PE100、外径／厚さ＝11以下）300mm以下のもの

浅層埋設によるコスト縮減

※埋設深さは各地方建設局、または道路管理者にお問い合わせください。

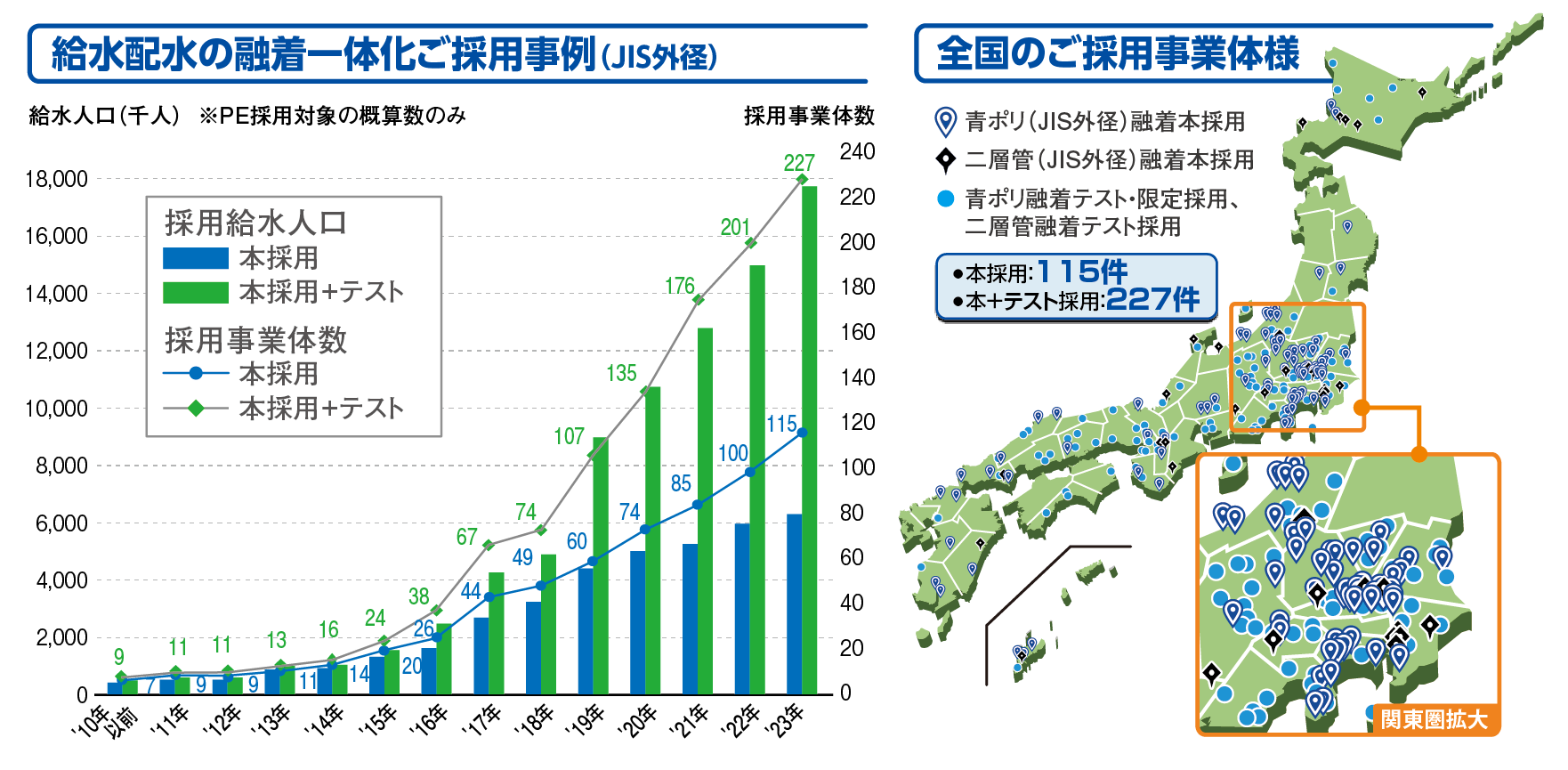

実績

水道配水用ポリエチレン管(HPPE)の採用実績

配ポリは水道管路における次世代標準となっております。

JW採用実績
給水配水一体化事例写真集　下のバナーからダウンロードいただけます
実績をダウンロード

ラインナップ

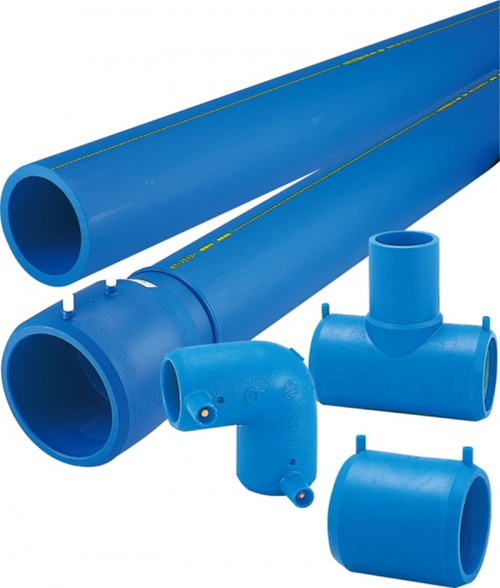

エスロハイパーJWシリーズのご紹介
水道用耐震型高性能ポリエチレン管・継手

エスロハイパーJW

水道用保護層付耐震型高性能ポリエチレン管・継手

エスロハイパーJW　エコハイパー

水道用保護層付耐震型高性能ポリエチレン管・継手

エスロハイパーJW　UVガード

水道用被覆付高性能ポリエチレン管・継手

エスロハイパーJW　被覆付管

製品の詳細情報はカタログ『エスロハイパーＪＷカタログ』をご覧ください

エスロハイパートピックス

エスロハイパーは『耐震管』として区分され、地震動による被害はゼロです。その実績をご紹介いたします。

エスロハイパー　現場リポート

様々な施工条件に対応。お客様のお悩みにお応えします。
