エスロンプラスチックリブパイプ（下水道用リブ付硬質塩化ビニル管）

#サステナビリティ貢献製品

日本下水道協会規格 JSWAS K-13

下水道ラインを半世紀近く支えてきた硬質塩化ビニル管。
　その塩ビ管の外周面に特殊成形技術による環状リブを設けた「エスロンプラスチックリブパイプ」。ＶＵ管に比べ重量が約2/3、剛性が約２倍(呼び径400・450は約1.5倍)となった高機能管材です。

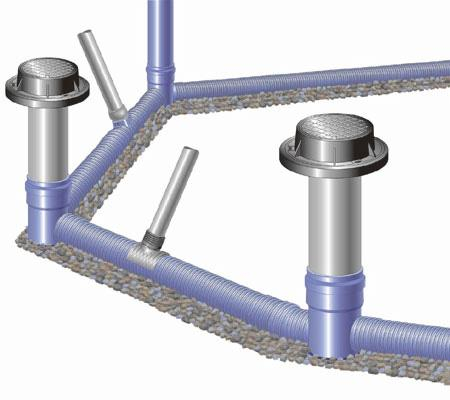

　地盤の液状化対策に有効とされている砕石基礎に適用可能で、耐震ラインの構築、スピーディな施工を実現するとともに、リブ専用の異形管・小型マンホールも豊富に揃え、オールリブでシステム構築も可能です。
　高剛性・軽量性・耐震対策管路の「エスロン　プラスチックリブパイプ」。これからの下水道ラインを支えるスタンダードパイプです。

下水道用エスロンパイプ総合カタログ
ツールコード：06651 [pdf]（6,884.97 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

エスロンプラスチックリブパイプガイドブック
ツールコード：06697 [pdf]（6,404.32 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

下水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06664 [pdf]（3,092.20 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード：05139 [pdf]（257.03 KB）

ダウンロードする

#表紙横-WEB版
ツールコード：06280 [pdf]（258.37 KB）

ダウンロードする

プラスチックリブパイプ・継手承認図_下水道用リブ付硬質塩化ビニル管・継手(JSWAS Kｰ13・K-17)
ツールコード：- [pdf]（5,857.92 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

エスロンリブパイプCAD(dxf)
ツールコード：- [zip]（23,898.99 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

プラスチックリブパイプ施工ハンドブック
ツールコード：06698 [pdf]（10,360.00 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

SDS(安全データシート)一覧
ツールコード：24000

関連ページを見る

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

製品情報

押せる目次

基本仕様

適用呼び径

エスロン　リブパイプは呼び径150～450の下水道本管に使用いただけます。

特長

リブ構造が実現した高剛性

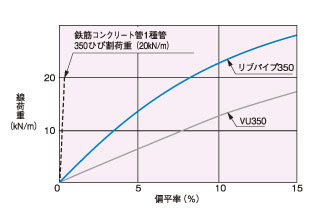

環状リブにより埋設時の扁平剛性を大幅にアップしたリブパイプ。従来のＶＵ管の約２倍(呼び径400・450は約1.5倍)という剛性で車道下埋設にも抜群の耐荷重性能を発揮。安心の下水道ラインを構築します。

高剛性なのに、軽量！

リブ構造によって扁平剛性を高めているため、管の重量は従来のＶＵ管と比較しても約2/3と軽量です。人力運搬も容易で、スピーディな施工に威力を発揮します。

砕石基礎の適用可能！

リブパイプは砂基礎はもちろん、砕石基礎にも適用可能です。
砕石基礎は、地震時に発生する地盤の液状化現象による管の浮き上がり防止に役立ちます。
また、管の接続はゴム輪受口をはじめ、ゴム輪自在受口・ゴム可とう受口と地盤変位を吸収する受口を装備した異形管をラインナップ。
耐震性に優れた下水道ラインの構築が可能です。
