農業用エスロンパイプ（農業用硬質塩化ビニル管）

#サステナビリティ貢献製品

JIS K 6741

積水化学のエスロンパイプは、日本で初めての硬質ポリ塩化ビニル管(UnplasticizedPoly(VinylChloride)(PVC-U)Pipes)として1952年に誕生。内面が滑らかで腐食に強く、軽量で施工性にも優れる塩ビ管の特性を生かし、生活に欠かせない給排水のライフラインを半世紀以上にわたって支えています。
農業用エスロンパイプは、継手との接続には接着接合とゴム輪接合に対応します。軽量であるため、軟弱地盤や山間部での運搬や配管工事が容易です。

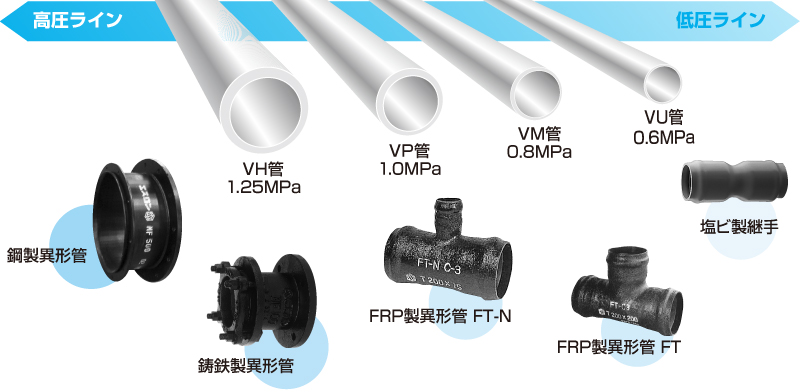

管種はVU管、VM管、VP管、VH管があり、それぞれ設計内水圧が異なります。
さらに、近年の温暖化に伴う塩ビ管の”反り”を最小限に抑えるため、対湾曲性能を強化した「エスロンパイプ・＋（プラス）」が新たに登場しております。

農業用エスロンパイプカタログ
ツールコード：06621 [pdf]（55,801.11 KB）

ダウンロードする

自然圧パイプラインのご提案パンフレット
ツールコード：06615 [pdf]（7,554.00 KB）

ダウンロードする

農業用用水路パイプライン化のご提案リーフレット
ツールコード：06620 [pdf]（975.65 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

農業用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06626 [pdf]（1,452.74 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード：05139 [pdf]（257.03 KB）

ダウンロードする

#表紙横-WEB版
ツールコード：06280 [pdf]（258.37 KB）

ダウンロードする

農業用エスロンパイプ・継手承認図_農業用硬質ポリ塩化ビニル管(JIS K 6741・JWWA K 129・AS 60)・継手
ツールコード：02251 [pdf]（3,692.71 KB）

ダウンロードする

農業用エスロンパイプ厚肉管(VT)承認図
ツールコード：- [pdf]（91.43 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

農業用FT継手 CADデータ
ツールコード：- [zip]（3,961.78 KB）

ダウンロードする

農業用FT-N継手 CADデータ
ツールコード：- [zip]（10,037.41 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

農業用エスロンパイプ施工ハンドブック
ツールコード：06622 [pdf]（5,033.83 KB）

ダウンロードする

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

SDS(安全データシート)一覧
ツールコード：24000

関連ページを見る

※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
※資料データは本日時点での最新版を掲載しています。
※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

製品情報

押せる目次

ピックアップ

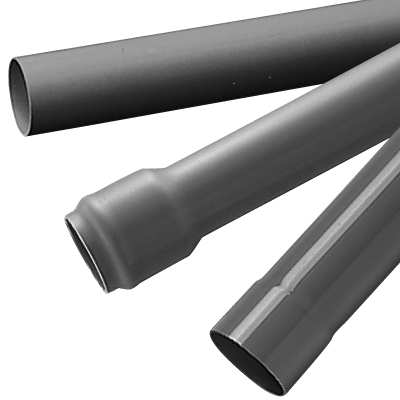

農業用エスロンパイプはベル受口、接着受口、プレーンエンドと3種を取り揃えています。

用途

特長

腐食の心配がありません。

半永久的に腐食しないため、鋼管や鋳鉄管のようにサビコブの心配がありません。
水理性が最も優れています。

管内面が滑らかで経年変化がありません。農林水産省の「設計基準」でも水理性の良さが認められています。
機械的強度と可とう性が優れています。

内圧や外圧に対して十分な強度があり、さらに可とう性に富んだ性質のため、軟弱地盤でのご使用にも適しています。
軽量なため、運搬・配管などが容易に行えます。

軽量であるため、軟弱地盤や山間部での運搬や配管工事が容易です。
また、接続には接着接合とゴム輪接合に対応し、スピーディな工事が行えるとともに、漏水の心配がありません。
きびしい品質管理に基づいた管材です。

エスロンパイプはJIS K 6741に基づき、きびしい品質管理が行われており、高い安全性を誇ります。
経済的です。

材料費、工事費、維持管理費、耐久性を総合すると、経済性の高い管材です。

設計内水圧

管　種設計内水圧（最大）品揃え呼び径

VU管	0.6MPa	プレーンエンド直管	40～600
		ベル片受直管	75～600
		TS片受直管	40～600
VM管	0.8MPa	プレーンエンド直管	350～500
		ベル片受直管	350～500
		TS片受直管	350～500
VP管	1.0MPa	プレーンエンド直管	40～300
		ベル片受直管	40～300
		TS片受直管	40～300
VH管	1.25MPa	プレーンエンド直管	50～300
VH管	1.25MPa	ベル片受直管	50～300
