熱膨張耐火材
フィブロック(Fiblock)/冷媒管用パテレスキット (熱膨張耐火材 区画貫通用テープ)
- #サステナビリティ貢献製品
国土交通大臣認定品・(一財)日本消防設備安全センター評定品
【フィブロック(Fiblock)】

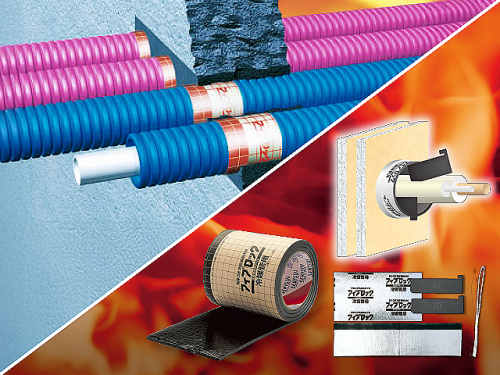

積水化学の熱膨張耐火材「フィブロック」は配管が区画貫通する部分に1巻きするだけの簡単な作業でスピーディーに施工できる製品です。
【パテレスキット】
積水化学の熱膨張耐火材「フィブロック パテレスキット」は冷媒配管が区画貫通するスリーブ部分に1巻きするだけの簡単な作業でパテによる埋め戻し不要。スピーディーに施工できる製品です。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード：05664 [pdf]（13,235.24 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
上記画像をクリックすると、認定・評定書をダウンロードいただけるページに移動します。
製品情報
押せる目次
フィブロック(Fiblock)とは

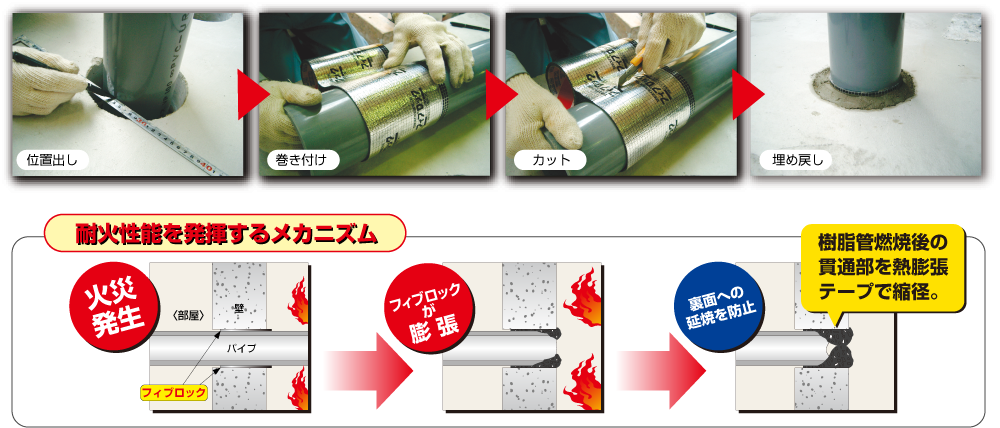

フィブロックは管に１巻するだけの簡単施工

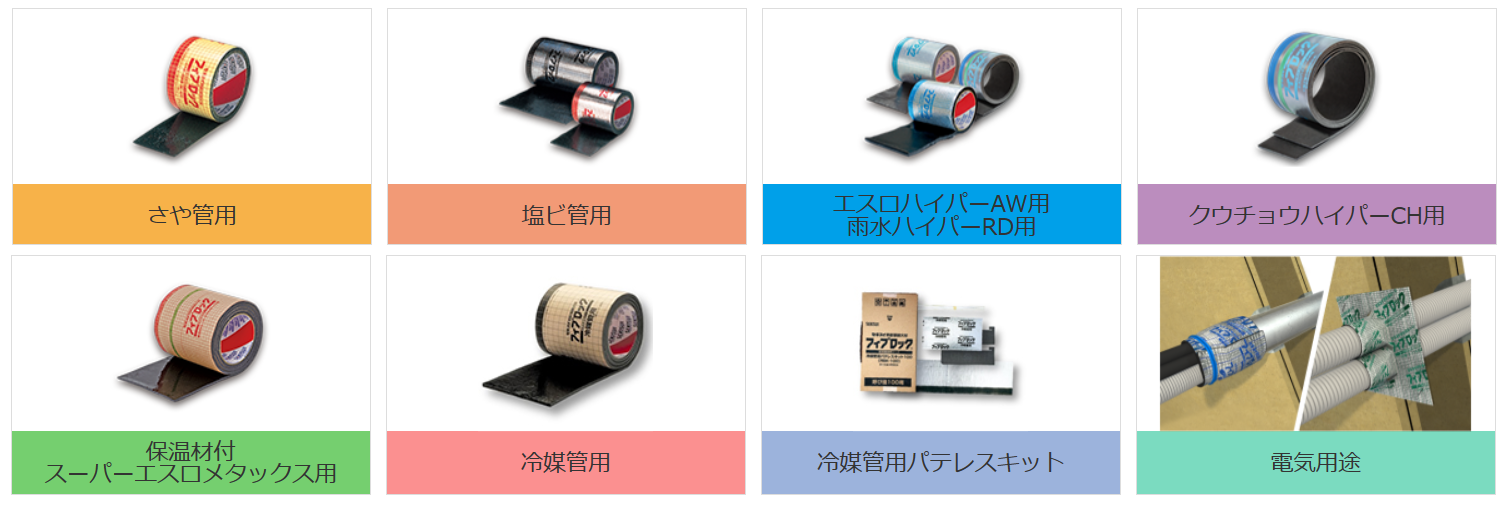

フィブロックのラインアップ
| 品名 | 用途 | 品番 | 巻長さ | |
|---|---|---|---|---|
| フィブロックさや管用 | 壁・床共用 | TBBZ001 | 2.0m | |
| フィブロック塩ビ管用 | 床用 | TBCZ001 | 1.5m | |
| フィブロック塩ビ管用 | 壁用 | TBCZ002 | 1.5m | |
| フィブロックエスロハイパーAW用 | 呼び径20~75用 | 壁・床共用 | FIBAW | 1.5m |
| 呼び径100以下用 | FIBAW1H | 0.42m | ||
| 呼び径200以下用 | FIBCH2H | 1.0m(2枚) | ||
| 雨水ハイパーRD用 | 壁・床共用 | FIBCH2H | 1.0m(2枚) | |
| フィブロッククウチョウハイパーCH用 | 壁・床共用 | FIBCH2H | 1.0m(2枚) | |
| フィブロック保温材付スーパーエスロメタックス用 | 壁・床共用 | FIB-FC | 1.3m | |
※クウチョウハイパーCHには、エスロハイパーAW用の呼び径200以下用をご使用ください。
フィブロック1巻きあたりの施工箇所数(サイズ別)
さや管用
さや管
| 呼び径 | Φ22 | Φ25 | Φ28 | Φ30 | Φ36 |
|---|---|---|---|---|---|
| 箇所数 | 20 | 18 | 17 | 16 | 14 |
コルゲートウォーム
| 呼び径 | Φ10 | Φ13 | Φ16 | Φ20 |
|---|---|---|---|---|
| 箇所数 | 20 | 18 | 16 | 14 |
エスロペックスCV
| 呼び径 | Φ10 | Φ13 | Φ16 | Φ20 |
|---|---|---|---|---|
| 箇所数 | 26 | 26 | 22 | 18 |
塩ビ管用
塩ビ管
| 呼び径 | Φ13 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 | Φ75 | Φ100 | Φ125 | Φ150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 箇所数 | 22 | 18 | 16 | 13 | 11 | 9 | 7 | 6 | 5 | 4 | 3 | 2 |
ACドレンパイプ
| 呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 |
|---|---|---|---|---|---|---|
| 箇所数 | 13 | 11 | 9 | 7 | 6 | 5 |
エスロハイパーAW用
呼び径20~75用
| 呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 | Φ75 |
|---|---|---|---|---|---|---|---|
| 箇所数 | 15 | 12 | 10 | 9 | 7 | 6 | 5 |
呼び径100以下用
| 呼び径 | Φ100 |
|---|---|
| 箇所数 | 1 |
呼び径200以下用
| 呼び径 | Φ125 | Φ150 | Φ200 |
|---|---|---|---|
| 箇所数 | 2 | 2 | 2 |
雨水ハイパーRD用
呼び径200以下用
| 呼び径 | Φ125 | Φ150 | Φ200 |
|---|---|---|---|
| 箇所数 | 2 | 2 | 2 |
クウチョウハイパーCH用
呼び径200以下用
| 呼び径 | Φ125 | Φ150 | Φ200 |
|---|---|---|---|
| 箇所数 | 2 | 2 | 2 |
保温材付スーパーエスロメタックス用
保温材付10mm
| 呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
|---|---|---|---|---|---|---|---|---|
| 箇所数 | 10 | 10 | 9 | 8 | 7 | 6 | 5 | 4 |
保温材付20mm
| 呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
|---|---|---|---|---|---|---|---|---|
| 箇所数 | 7 | 6 | 6 | 5 | 5 | 4 | 4 | 3 |
保温材付25mm
| 呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
|---|---|---|---|---|---|---|---|---|
| 箇所数 | - | 5 | 5 | 5 | 4 | 4 | 3 | 3 |
保温材付30mm
| 呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
|---|---|---|---|---|---|---|---|---|
| 箇所数 | - | - | - | 4 | 4 | 3 | 3 | 3 |

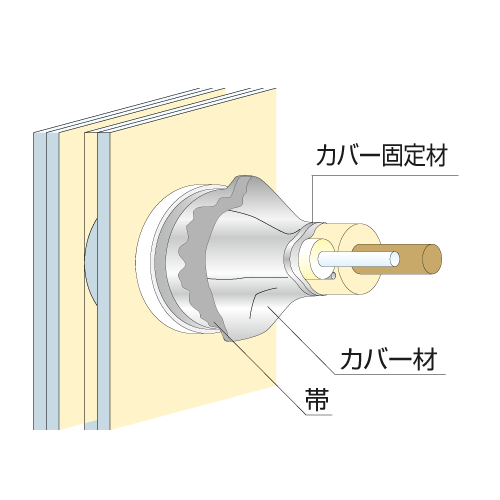

フィブロック冷媒管用パテレスキット

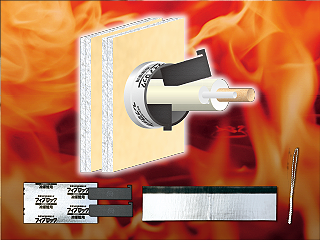

パテレス、鋼製スリーブレスで施工時間を大幅に短縮します！！
簡単施工

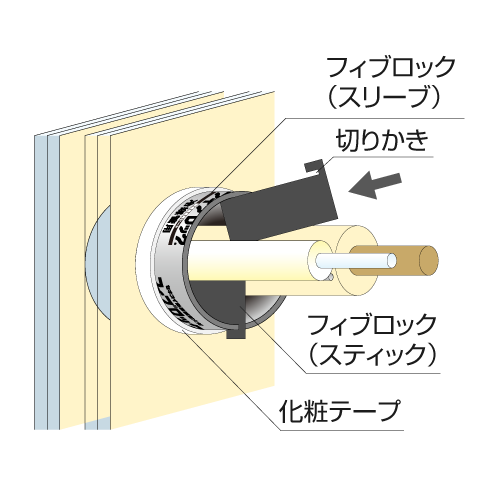

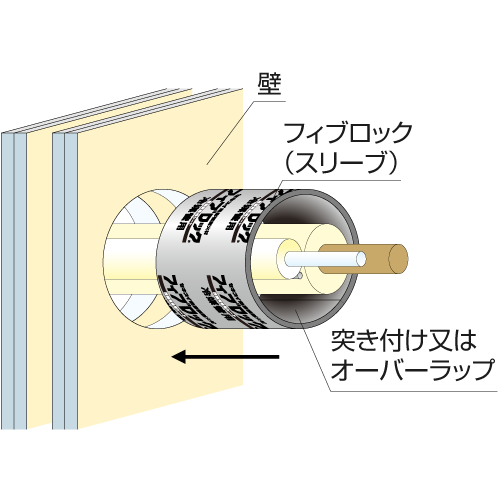

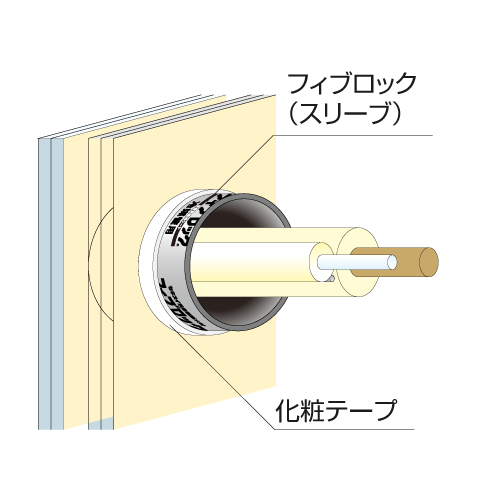

- フィブロックのスリーブとスティックを配置するだけの簡単施工です。
- 開口部へのパテ等の充填が不要です。
- 中空壁、片壁等施工時に鋼製スリーブが不要です。
高い利便性
- 壁、床片側からの施工で作業は完了します。
- ４ラインナップ（75、100、125、150）で様々な開口径に対応できます。
- １キット／１開口の使い切りです。
適用管種
| 種類 | スペック |
|---|---|
| 冷媒管（保温材厚み20mm以下） | 銅管 外径φ38.10mm以下 |
| 冷媒管（保温材厚み20mm以下） | アルミ管 外径φ40mm以下 |
| ケーブル | 3.5mm2×4C以下 |
| ドレン用排水管 ACドレンパイプ | 呼び径50以下 |
その他仕様
| 種類 | スペック |
|---|---|
| 鋼製スリーブ（床のみ） | 厚さ0.3mm以上 |
| 鋼製スリーブ（床のみ） | 外径φ163mm以下 |
| 占積率 | 62.3％以下（62.8%以下※） |
※床施工時に鋼製スリープをモルタルで埋め戻す場合
フィブロック 冷媒管用パテレスキット施工手順動画
パテレスキット ： 床貫通処理の施工手順
パテレスキット ： 壁貫通処理の施工手順
フィブロック 冷媒管用パテレスキット配管適合表
ACドレンパイプ呼び径25以外が貫通する場合の適合表はこちら
