水道配水用ポリエチレン管
エスロハイパーAW/被覆付管（水道用耐震型高性能ポリエチレン管）
PWA 001/PWA 002 規格品
耐震の未来を変えたエスロハイパーAW（水道用）、ご採用実績拡大中。
（エスロハイパーPEから名称を変更しました）
水道をはじめとするライフラインは地中に埋設されているため、地震によって生じる地盤変状の影響を受け、さまざまな問題が生じます。可とう性ゆえに地盤の変状に柔軟に追従するポリエチレン管。セキスイは配水用管材として、そのポリエチレン管にいち早く着目。継手部にもEF（エレクトロフュージョン）接合方式を採り入れることにより、耐震管材としての性能を向上させました。
近年、この性能が評価されて水道ビジョン、水道事業ガイドラインにおいても耐震管材として位置付けられるとともに、コスト縮減、有収率の向上等により高い経済性が認められ、ますます注目される管材となっています。
エスロハイパーAW給水一体化ご提案パンフレット
ツールコード：05381 [pdf]（1,384.82 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
エスロハイパーシリーズ技術資料(エスロハイパーJW・エスロハイパーAW)
ツールコード：05356 [pdf]（4,026.78 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06140 [pdf]（2,121.93 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
EF継手チェックシート(水道・給水・空調・消火共通)
ツールコード：- [xls]（58.00 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
エスロハイパーAW
建物配管（敷地内埋設管、建物給水立て管、ピット・天井配管）以外でお探しの方は下記をご覧下さい。
基本仕様
管、継手の規格
| 品名 | 規格 | サイズ |
|---|---|---|
| エスロハイパーAW(管) | PWA 001 | φ50～200 |
| エスロハイパーAW(継手) | PWA 002 | φ50～200 |
※PWA:建築設備用ポリエチレンパイプシステム研究会規格
エスロハイパーAW規格
| 呼び径 | 外径 D(mm) | 肉厚 t(mm) | 近似内径 d(mm) | 長さ L(mm) | 参考質量 (kg/本) |
|---|---|---|---|---|---|
| 50 | 60.0 | 5.5 | 48.2 | 5000 | 4.8 |
| 75 | 89.0 | 8.1 | 71.7 | 5000 | 10.5 |
| 100 | 114.0 | 10.4 | 91.9 | 5000 | 17.2 |
| 150 | 165.0 | 15.0 | 133.3 | 5000 | 35.6 |
| 200 | 216.0 | 19.7 | 174.4 | 5000 | 61.3 |
※ 鋼管、塩化ビニル管と同じ外径を採用しています。
地震に強い
水道ビジョン及び水道事業ガイドラインで耐震管材に位置づけられています。
電気融着（EF）接合
電熱線に電流を流し、管表面と継手内面を一体化して接合します。
電気融着（EF）継手により一体構造管路構築！
重機の引き上げテスト、せん断試験、曲げ角度45度、重機（10t）の通過テストにも耐える、柔軟性と強靭さを兼ね備えています。
錆びません！
ポリエチレンは、耐食性に優れており、さびの発生がありません。
ポリエチレン管の採用で錆びなし！漏れなし！
従来の金属管では経年劣化により内面が腐食し、錆びや汚れが発生したり赤水が出たりしました。ポリエチレン管は腐食の心配がありませんので衛生的な環境を保てます。
施工が容易です
ポリエチレン管は、従来の鉄管と比べ軽量。配管施工が容易です。

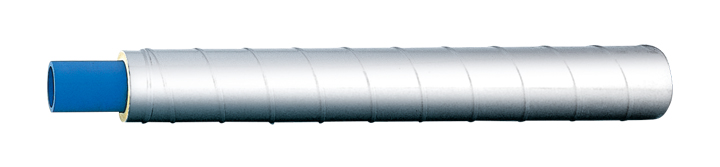

エスロハイパーAW 被覆付管
エスロハイパーAWを硬質ウレタンフォームで被覆し、スパイラルダクト鋼管またはステンレス管で外面保護したタイプです。金属管に比べ1/3～1/5と軽量で施工性に優れ、橋梁添架配管に最適です。

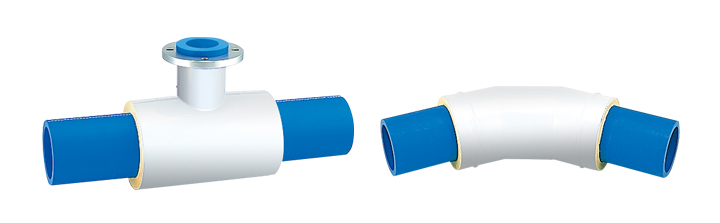

エスロハイパーAW 被覆付管継手の品揃え
エスロハイパーAWを硬質ウレタンフォームで被覆し、スパイラルダクト鋼管またはステンレス管で外面保護したタイプです。金属管に比べ1/3～1/5と軽量で施工性に優れ、橋梁添架配管に最適です。
