建物用硬質塩化ビニルライニング鋼管・継手（建物排水・通気用）
エスロン単管式排水システム（ADスリム継手）
日本で単管式排水システムが採用されるようになり、現在では集合住宅・ホテル等の排水方式としては主流となっております。
当社では、建物排水分野の管材として、1980年より排水用硬質塩化ビニルライニング鋼管（エスロンDVLP）、1986年には排水鋼管用可とう継手（エスロンTM-２型継手）、1990年には単管式排水システム用継手（エスロンAD継手）を上市し、ご好評を得てまいりました。その後、排水システムに対する要望は年々高まり、高排水性能、経済性、施工性をさらに向上させたエスロンADスリム継手（1994年）、エスロンラセンDVLP（1995年）、接続部をワンタッチ接続化することで施工性の向上を図ったエスロンADスリムRRタイプ（2000年）を発売いたしました。
そして、2004年には、排水性能を大幅に向上させた排水用の集合管「ADスリム継手ハイパワー」を追加し、システムの充実を行いました。
※エスロン単管式排水システムをご検討の際は弊社営業所までご連絡下さい。各物件につきまして排水性能検討を致しております。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
単管式排水システム技術資料
ツールコード：05652 [pdf]（3,730.04 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
エスロンADスリム継手価格表2024年度版(2024年5月21日価格改定)
ツールコード：05609 [pdf]（2,176.33 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
#表紙縦-WEB版
ツールコード：05139 [pdf]（257.03 KB）
#表紙横-WEB版
ツールコード：06280 [pdf]（258.37 KB）
DVLP直管承認図_ 建築排水用硬質塩化ビニルライニング鋼管(WSP 042)
ツールコード：- [pdf]（413.31 KB）
ADスリム継手_標準タイプ80A
ツールコード：- [pdf]（19,673.02 KB）
ADスリム継手_標準タイプ100A
ツールコード：- [pdf]（29,896.72 KB）
ADスリム継手_標準タイプ125A
ツールコード：- [pdf]（9,840.17 KB）
ADスリム継手_FSタイプ(標準.ハイパワー)_80A
ツールコード：- [pdf]（10,652.08 KB）
ADスリム継手_FSタイプ(標準.ハイパワー.防振)_100A
ツールコード：- [pdf]（31,104.91 KB）
ADスリム継手_ハイパワー80A
ツールコード：- [pdf]（415.76 KB）
ADスリム継手_ハイパワー100A
ツールコード：- [pdf]（8,682.81 KB）
ADスリム継手_防振タイプ80A
ツールコード：- [pdf]（2,384.85 KB）
ADスリム継手_防振タイプ100A
ツールコード：- [pdf]（25,148.68 KB）
ADスリム継手_二段継手100A(一般向け)_上段50A
ツールコード：- [pdf]（10,637.29 KB）
ADスリム継手_二段継手100A(一般向け)_上段80A
ツールコード：- [pdf]（8,166.00 KB）
ADスリム継手_二段継手(改修向け)100A_上段80A_下段3方向
ツールコード：- [pdf]（11,440.03 KB）
ADスリム継手FS_二段継手100A(一般向け)_上段80AFS
ツールコード：- [pdf]（8,405.73 KB）
ADスリム継手RRタイプﾟ_二段継手100A(改修向け)_上段50A_下段3方向
ツールコード：- [pdf]（14,386.00 KB）
ADスリム継手_最上階用通気継手_100A.80A
ツールコード：- [pdf]（13,592.48 KB）
ADスリム継手_対面合流継手
ツールコード：- [pdf]（1,950.14 KB）
ADメカニカル継手.その他部材
ツールコード：- [pdf]（1,109.36 KB）
ADスリム継手_防振支持金具承認図
ツールコード：- [pdf]（1,055.36 KB）
AD脚部継手.関連製品
ツールコード：- [pdf]（911.40 KB）
耐火プラAD継手HG／SG(プラスチック単管式排水システム)承認図集
ツールコード：02011 [pdf]（8,122.79 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
ADスリム、ADスリム防振タイプ+耐火VPパイプS認定書（PS060FL-0581-1）
ツールコード：20271 [pdf]（2,068.66 KB）
ADスリム防振タイプ+耐火VPパイプS性能評定書共住（KK24-006）
ツールコード：- [pdf]（3,743.88 KB）
ADスリム+耐火VPパイプS性能評定書共住（KK24-007）
ツールコード：- [pdf]（3,421.32 KB）
ADスリム防振タイプ+耐火VPパイプS性能評定書令8（RK24-002）
ツールコード：- [pdf]（3,732.87 KB）
ADスリム+耐火VPパイプS性能評定書令8（RK24-003）
ツールコード：- [pdf]（3,436.62 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
エスロン単管式排水システムについて

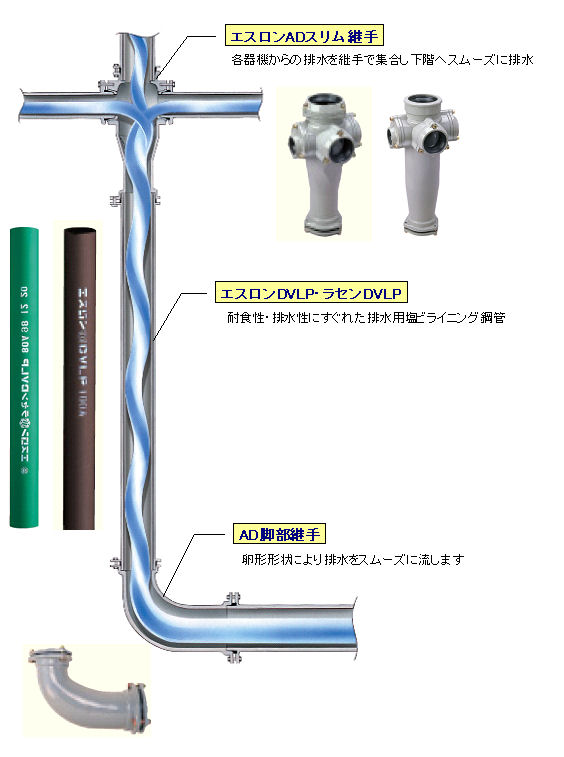

流下のしくみ
- ADスリム継手の集合部は、従来の同一呼び径の異形管に比べて十分な空間を持って居ます。このために横枝管からの排水はスムーズに流入します。
- 複数の横枝管および立て管からの排水の流れは、継手のじょうご状の内壁によってスムーズに合流します。
- 横枝管から流入した排水は、継手の旋回羽根によって旋回力を与えられ、立て管に流入します。
- 最下部の曲管には、曲部の断面が卵形状のAD脚部継手を使用します。卵形状によって排水はスムーズに流れ、ジャンピング現象を防止し、十分な空気層を形成する事ができます。
| 項目 | 使用条件 |
|---|---|
| 用途 | 集合住宅、ホテル、病室などの汚水・雑排水管 |
| 圧力 | 重力排水配管（無圧） |
| 温度 | 60℃以下（排水温度） |
ADスリム継手の特長
1.確実な接続方法。
横枝管接続口は、アダプター方式（RRタイプ）、ブッシュ方式（フランジタイプ）を採用しておりますので、横枝管の接続方向、管径は様々なタイプに対応が可能な排水用の集合管となります。
2.様々なタイプに対応が可能。
集合管と管の接続は、熱伸縮の吸収と管端防食に優れたクッションパッキン（TM-2型継手）の構造を組み込んだワンタッチ接続(RRタイプ)とフランジのボルト締めによるメカニカル接続（フランジタイプ）の２種類の接続方法から選ぶことができます。
3.優れた排水性能。
許容排水量
| 口径 | DVLP+ADスリム継手 | ラセンDVLP+ADスリム継手 |
|---|---|---|
| 80A | 2.5L/sec | 5.5L/sec |
| 100A | 6.0L/sec | 7.5L/sec |
| 125A | 14.0L/sec | － |
※排水性能は、17階建て規模相当です。
4.材質
| 品名 | 材質 | 参考(塗装・メッキ仕様) |
|---|---|---|
| 継手本体 | JIS G 5501 FC150 | 内外面エポキシ粉体塗装 |
| RRパッキン | EPDM | |
| クッションパッキン | NBR | 下部接続口 |
| フランジ | JIS G 5502 FCD450-10 | |
| RRアダプター | JIS G 5502 FCD450-10 | |
| 六角ボルト | JIS G 3508 SWRCHB 冷間圧造用ボロン鋼線材 | JIS H 8610 2種 (クロムメッキ2種) |
| フランジセット用ボルト | JIS G 3508 SWRCHB 冷間圧造用ボロン鋼線材 | JIS H 8610 2種 (クロムメッキ2種) |
5.超高層集合住宅へも対応が可能な高排水性能。
超高層化が増加している集合住宅においても、ADスリム継手ハイパワーなら立て管100Aが可能となります。
| 管径 | DVLP+ADスリム継手ハイパワー |
|---|---|
| 100A | 9.0L/sec |
※排水性能は、17階建て規模相当です。
6.厚肉スラブへの対応が拡大
対応可能な最大スラブ厚
| ADスリム継手100A | ADスリム継手ハイパワー100A | ||
|---|---|---|---|
| 標準 | 受け口 | 260mm | 340mm |
| 標準 | 差し口 | 220mm | 360mm |
| ロングタイプ | 受け口 | 460mm | 510mm |
| ロングタイプ | 差し口 | 420mm | 530mm |
7.最小スリーブ径は今までと同じ。
ADスリム継手ハイパワーは従来のADスリム継手と同じスリーブ径で施工が可能な集合管となっております。
| 最小スリーブ径 | |
|---|---|
| 受け口タイプ | 200mm |
| 差し口タイプ | 175mm |
8.防振タイプ・最上階用通気継手もラインナップ。
防振タイプは継手からスラブへの振動伝播を大幅に低減できます。（全継手に防振加工が可能です。集合管の認定・評定書はこちらご確認下さい）
最上階用通気継手は立て管の最上階で伸頂通気管を横方向に取る事が可能になります。
詳しくはエスロン 単管式排水システムのカタログをご覧下さい。
エスロンDVLP
特長
エスロンDVLPは、鋼管の機械的強度と、硬質塩化ビニル管のもつ、すぐれた耐食性を兼ね備え、従来の排水用管材に比べ、信頼性の向上と軽量化を目指した管材であり、すぐれた特長を持っています。
1.耐食性、排水性にすぐれています。
内面の塩ビ管は、平滑にしてピンホールや肉厚のバラツキもなく耐食性にすぐれており、錆コブが発生しにくく、経年による変化もなく常時安定した流れが確保できます。
2.耐火性、強靱性にすぐれています。
従来の鋼管と同様に防火区画の貫通ができ、外部からの衝撃に対しても鋼管なみの強靱性があります。
3.軽くて作業性にすぐれています。
鋼管や鋳鉄管に比べ、30～50%も軽いため、寸法取りや、持ち運びなどの作業性にもすぐれ、また建築設備の軽量化も図れます。
4.遮音性にすぐれています。
流水音の発生は鋼管より小さく、排水鋳鉄管と同等です。
5.経済的な排水用配管です。
鋳鉄管や、コーティング鋼管など従来の排水用管材と比べ、作業性・施工性などにすぐれているため、経済的な管材です。
ラインナップ
| 呼び径(A) | 外径(mm) | 参考重量(kg/m) |
|---|---|---|
| 40 | 48.6 | 2.6 |
| 50 | 60.5 | 3.3 |
| 65 | 76.3 | 4.7 |
| 80 | 89.1 | 5.7 |
| 100 | 114.3 | 8.7 |
| 125 | 139.8 | 10.6 |
| 150 | 165.2 | 14.5 |
| 200 | 216.3 | 22.2 |
エスロンラセンDVLP
特長
エスロンDVLPの特長はそのままに、排水性能を向上させた管材です。
1.高性能排水を実現。
内層塩ビ管内面にリブをラセン状に設けることによって、いままでにない高い排水性能を実現した管材です。
2.立て管80Aで100Aと同等の排水性能
エスロンラセンDVLPとADスリム継手との組み合わせにより、従来100Aでしか対応できなかったラインを80Aで対応することが可能になりました。
※ラセンDVLPは排水立て管専用です。

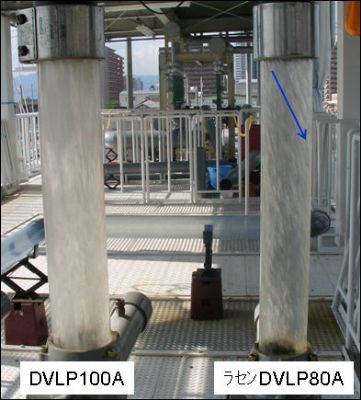

管内面のラセン状リブにより排水性能が向上！
3.コンパクトで経済的な管材
管・継手が１サイズ小さくなるため、配管部材費が低減でき、また運搬など取り扱いも容易になるので、従来よりも施工性や経済性に優れた配管システムとなります。
ラインナップ(ラセンDVLP)
| 呼び径(A) | 外径(mm) | 参考重量(kg/m) |
|---|---|---|
| 80 | 89.1 | 5.7 |
| 100 | 114.3 | 8.8 |

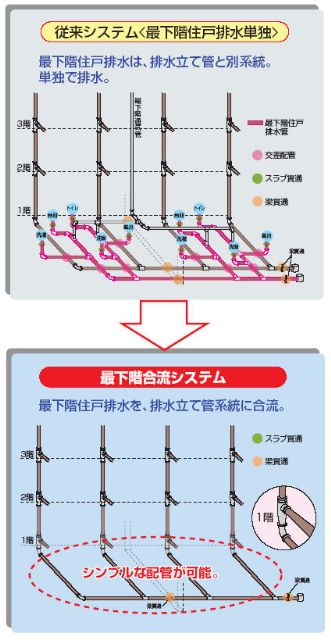

最下階合流システムの設計基準を確立!
集合住宅ではこれまで最下階住戸の排水は単独系統として配管されてきました。しかし、近年、維持管理や間取りの変更における自由度の向上等が求められています。
そこで、当社ではこれまでの設計ノウハウと技術蓄積に基づき様々な実験による検証を重ね、洗剤排水系統を含めた「最下階合流システム」の設計基準を確立しました。
当社の技術が最下階住戸の排水を安全に立て管へ合流することを可能にしました。

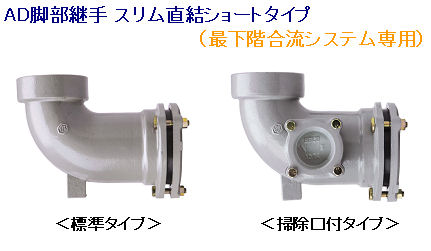

更に従来品より最下階脚部継手の納まりを改善した「AD脚部継手スリム直結ショートタイプ」(最下階合流システム専用)を発売!コンパクト化と排水性能を同時に実現しました。
※最下階合流システムは弊社従来の排水設計基準とは異なります。詳しくは各営業所にお問い合わせ下さい。
※エスロン単管式排水システムをご検討の際は弊社営業所までご連絡下さい。各物件につきまして排水性能検討を致しております。
