ポリエチレン管融着用クランプ

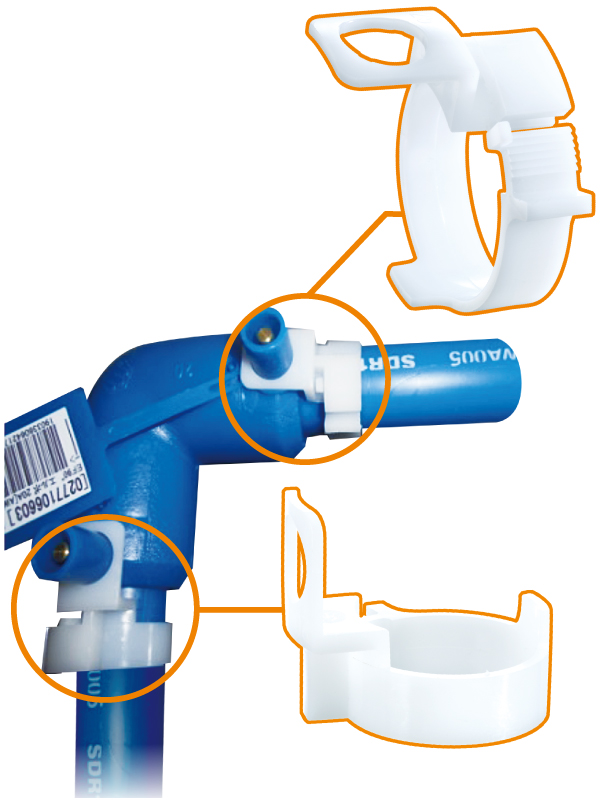

エスロハイパーAW　かんたんクランプ

コンパクトで取り外し不要のかんたんクランプは、JIS外径寸法体系のPWA規格パイプ、1種二層管に適応します。
継手に同梱されているため、別途用意の必要もなく、汎用器具で施工が可能で、装着も簡単。
施工スピードのアップに貢献します。

※エスロハイパーAW継手に同梱される製品です

エスロハイパーAWかんたんクランプリーフレット
ツールコード：05361 [pdf]（1,820.23 KB）

エスロハイパーJWEFプラグ付きサドル用サドルかんたんクランプリーフレット
ツールコード：05203 [pdf]（1,393.86 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード：05664 [pdf]（13,235.24 KB）

水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06140 [pdf]（2,121.93 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

製品情報

押せる目次

ピックアップ

Φ20、Φ25発売中！Φ30、Φ40、Φ50同梱開始！

かんたんクランプの施工

【施工手順】

  • 手順1：挿入標線・マーキング（00：00～）
  • 手順2：管のスクレープ・管と継手の清掃（00：25～）
  • 手順3：クランプの装着・挿入標線の記入（01：22～）
  • 手順4：かんたんクランプのカシメ・確認（02：03～）
  • 手順5：バーコード読み込み・通電（02：30～）
  • 手順6：検査・冷却（03：19～）

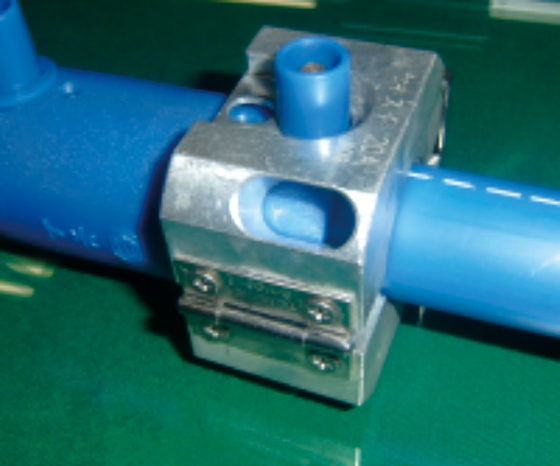

従来クランプでは…

外径が大きく、パイプシャフト内等の狭小スペースでの収まりなどに課題
冷却時間後に取り外すのが面倒

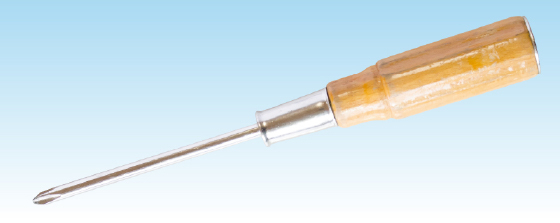

クランプ付継手はドライバーの手締めで作業性が良くない

かんたんクランプなら！！

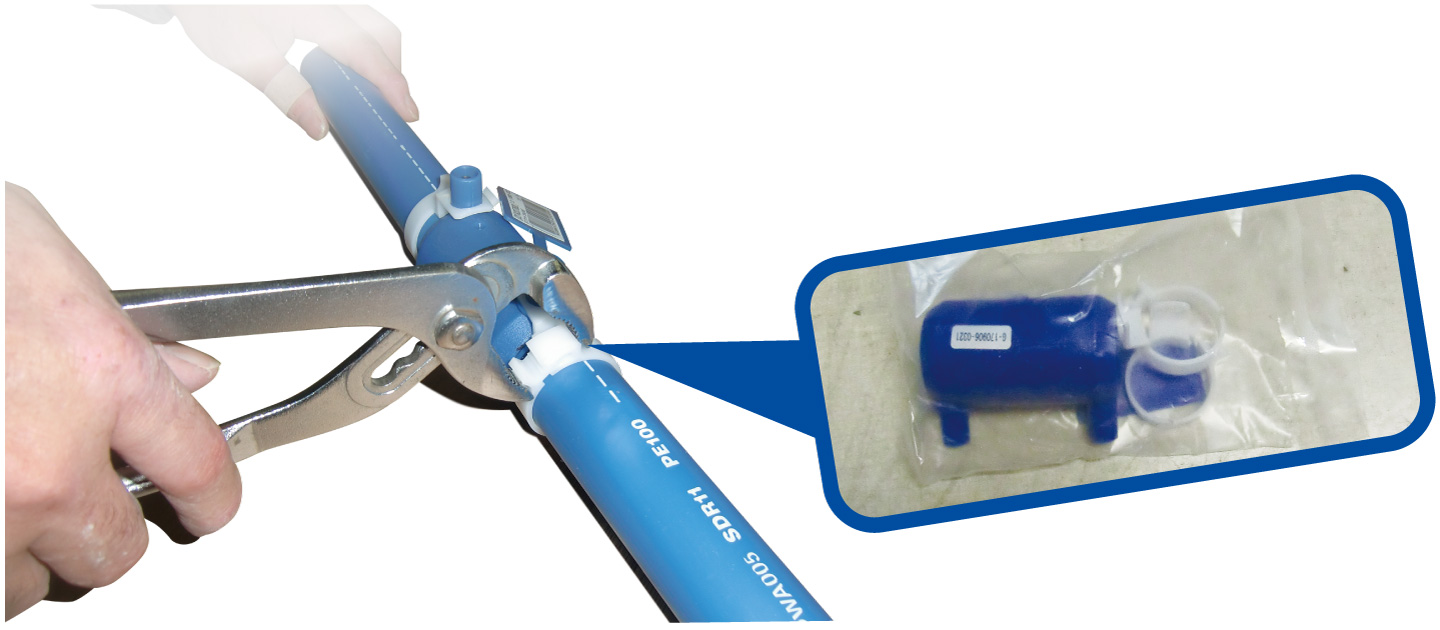

  • かしめるだけ！ 汎用工具で施工が可能

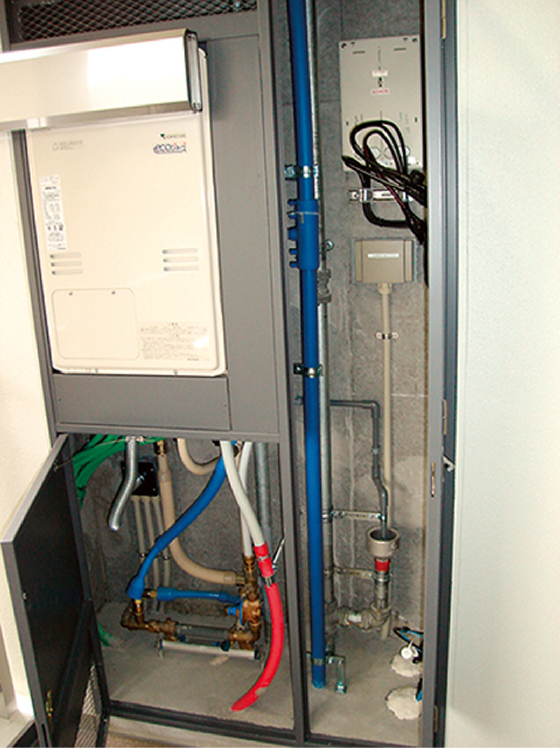

  • コンパクト形状で！ 狭小スペースでも施工可能
  • 継手に同梱なので！ 別途用意の必要なし

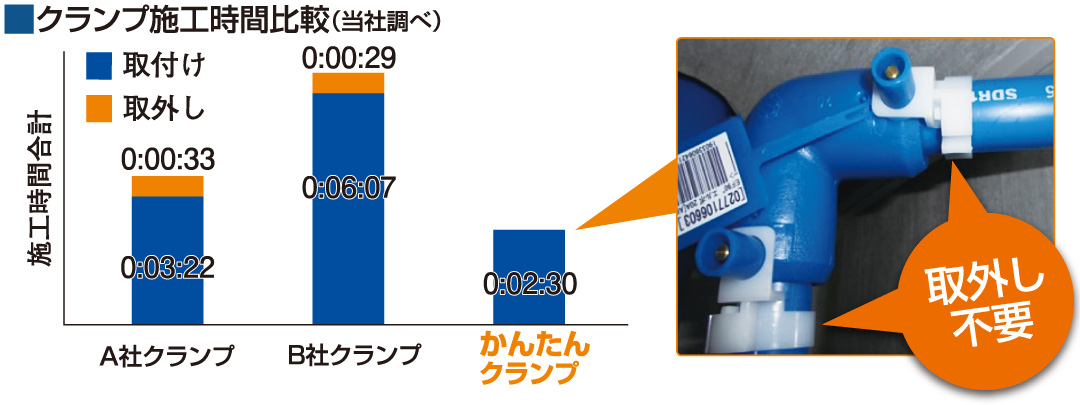

  • 簡単装着で時間短縮！
  • JIS外径寸法体系のPWA規格パイプ、1種二層管に適応！

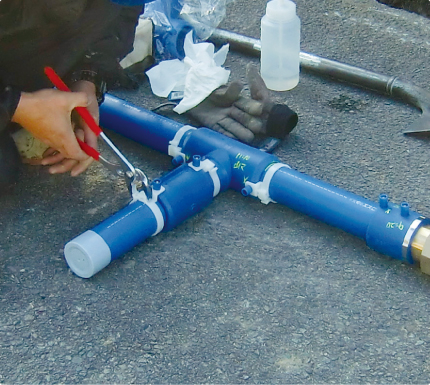

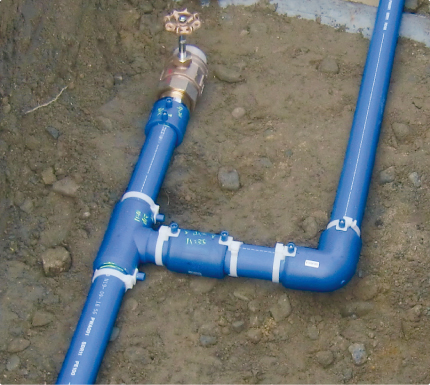

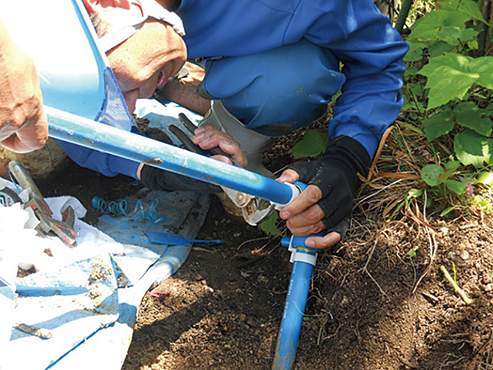

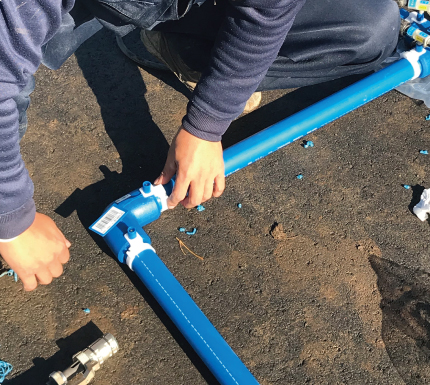

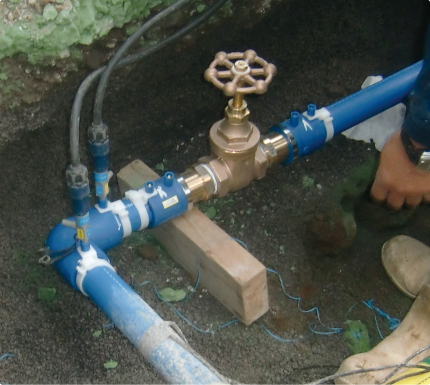

施工の様子

Φ20・Φ25
Φ30
Φ40
Φ50

注意 エスロハイパーJWΦ50の継手には、かんたんクランプは使用できません。
