給水用ポリエチレン管

給水用ポリエチレン管(エスロハイパーAW)

  • #サステナビリティ貢献製品

建築設備用ポリエチレンパイプシステム研究会規格 PWA005/006

東日本大震災、熊本地震などで多くの被害を出した「給水装置」。基幹管路や配水管路の耐震化が進む中、給水管路の耐震化は、今まであまり注目されていませんでした。万が一の大地震の折、生活を守る水道管路については、末端の給水分岐部を含めた耐震化が理想的です。特に病院、学校といった重要給水施設については、早急な耐震化が求められます。
また、人口減少の続くなか財源は限られています、これから更新していく施設には高い経済性と長寿命性のどちらも重要です。
積水化学は、こうした給水装置の管路として、給水用ポリエチレン管(給水ポリ・エスロハイパーＡＷ)と、ＥＦプラグ付サドルによる「一体管路」をご提案いたします。
配水用ポリエチレン管(エスロハイパーＪＷ)とあわせ、安心・確実なＥＦ(電気融着)接合による配水・給水ラインの融着一体化により、水道管路システムとして100年以上の長寿命化も実現します。従来の給水管路よりも、より長寿命で、より耐震性に富み、より経済的な給水管路が実現できる時代です。
「きれいな水を、いつまでも。」エスロハイパー給水青ポリ管は、これからも人々の、そして、水道事業の発展に大きく貢献します。

エスロハイパーAW給水一体化ご提案パンフレット
ツールコード：05381 [pdf]（1,384.82 KB）

エスロハイパーJWカタログ
ツールコード：05367 [pdf]（16,225.06 KB）

エスロハイパーJWEFプラグ付きサドル用サドルかんたんクランプリーフレット
ツールコード：05203 [pdf]（1,393.86 KB）

エスロハイパーAWかんたんクランプリーフレット
ツールコード：05361 [pdf]（1,820.23 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード：05664 [pdf]（13,235.24 KB）

水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06140 [pdf]（2,121.93 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード：05139 [pdf]（257.03 KB）

#表紙横-WEB版
ツールコード：06280 [pdf]（258.37 KB）

エスロハイパーJW承認図
ツールコード：- [pdf]（8,183.46 KB）

エスロハイパーJW UVガード・保温付UVガード承認図
ツールコード：- [pdf]（574.64 KB）

エスロハイパーJW 被覆付管承認図
ツールコード：- [pdf]（597.86 KB）

エスロハイパーJW エコハイパー直管承認図
ツールコード：- [pdf]（103.96 KB）

エスロハイパーAW(水道配水用)承認図
ツールコード：- [pdf]（5,319.30 KB）

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

エスロハイパーAW_BIM(Revit2020)
ツールコード：- [zip]（29,460.76 KB）

3D

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

建築設備用の給水ポリエチレンパイプはこちら

製品情報

目次

トピックス

エスロハイパー現場リポート
水道配水用ポリエチレン管(HPPE) エスロハイパーJWページへは下のバナーからアクセスいただけます
エスロハイパーＪＷページへ
エスロハイパーJW口径別価格表

エスロハイパーJWカタログ（水道用給水 AW）

給水用ポリエチレン管(給水青ポリ)の特長

水道配水用ポリエチレン管(HPPE)と同じPE100グレードの青い水道管です。耐震管に区分される配水用ポリエチレン管からは、EFプラグ付きサドル等により分岐部もEF接合(エレクトロフュージョン接合)により一体化が可能。腐食の心配のある金属継手や、耐震性に懸念のあるネジ接合を行うことなく、給水用ポリエチレン管(HPPE)にEF接合が可能です。

阪神淡路大震災以降すべての大地震において、サドルや枝管に至るまで「地震動による被害はゼロ」の「ガス用ポリエチレン管」。
同じ分岐構造をもつ「ポリエチレン管路による配水・給水管路の一体化」は、今後の水道管路網のスタンダードとなっていきます。
また、給水用ポリエチレン管(エスロハイパーAW)は、給水管路として普及している黒ポリ(1種二層管)とも同じJIS外径寸法を有しており、EF接続、耐震メカ継手による接続も可能です。

給水用ポリエチレン管_給水一体化のご提案に
耐震性

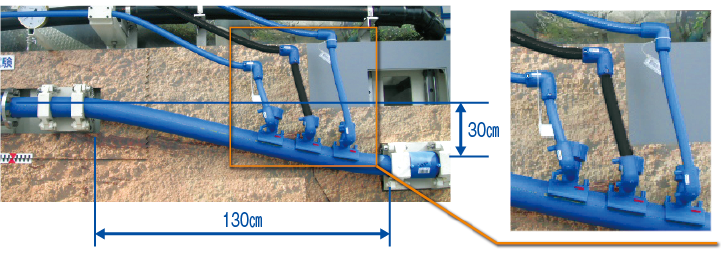

サドル分岐部は横ずれだけでなく、振動やねじれに対しても「融着一体化」されているため安全です。

給水用ポリエチレン管(HPPE)

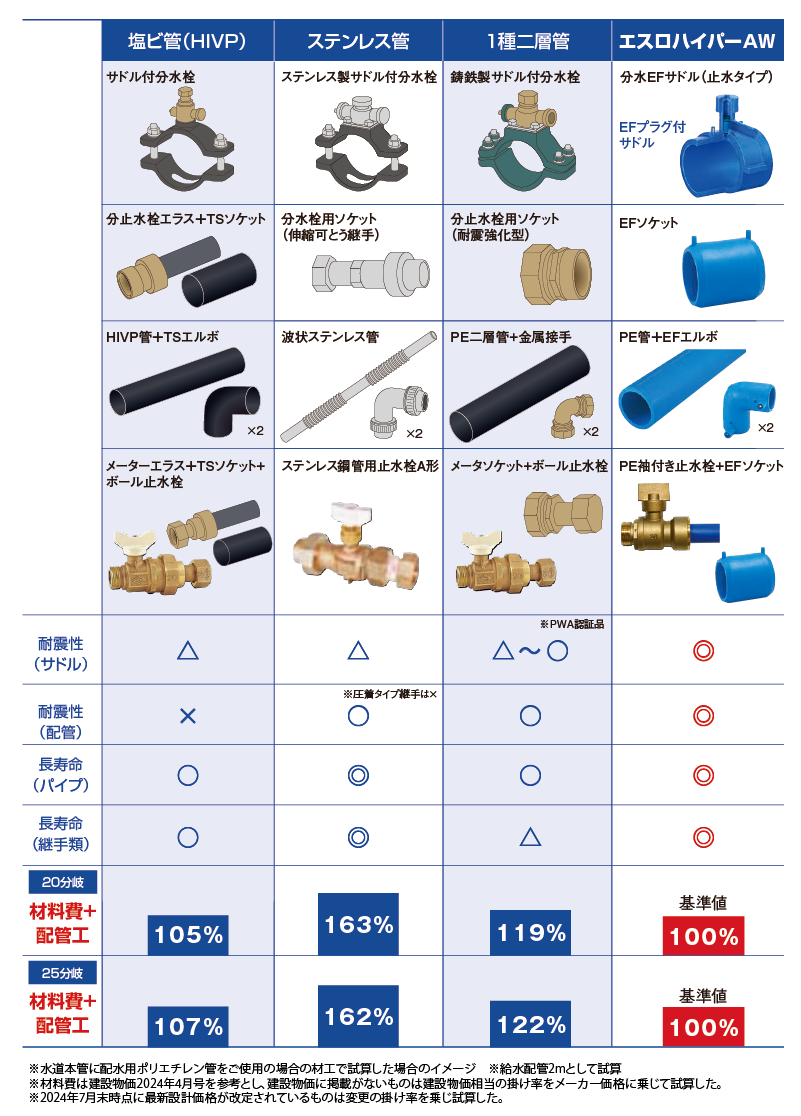

経済性

本管がポリエチレン管の場合、サドル部を含めて「オールPE化」が可能で、経済的です。

給水用ポリエチレン管(HPPE)

EFプラグ付サドル

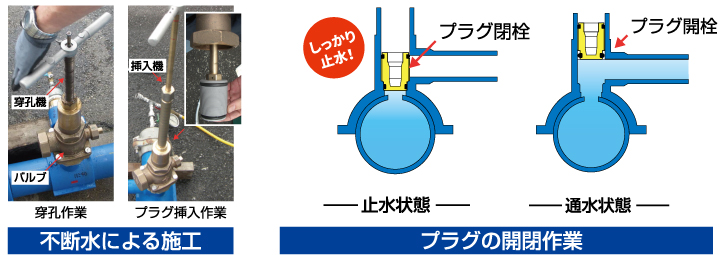

不断水分岐も可能なEFプラグ付サドルは、高い耐震性と長寿命性を有します。腐食しませんので、本管の寿命まで「本管を断水しての取替え」が不要。万一、施工不良などで鞍の部分から漏水が発生したとしても、プラグを落として切断し、袋ジョイントによる不断水補修が可能です。

特長
  • 不断水での分水施工が可能。
  • 融着一体化による高い耐震性。
  • 腐食の心配なく本管同様長寿命。
  • 空揉みにも対応、施工性大幅UP。
  • Oリングを採用し、漏れを防止。緩みにも安心で、交換も可能。
EFプラグ付サドル

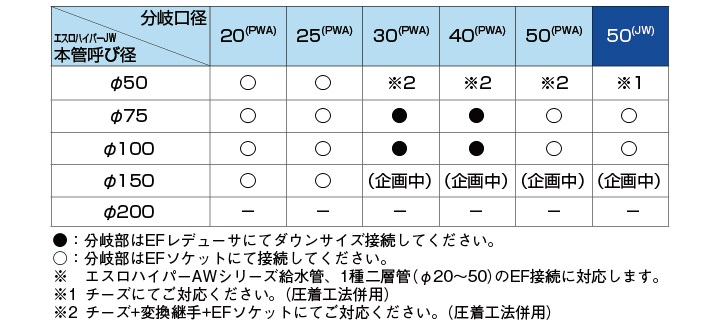

ラインアップ
EFプラグ付サドル
