水道用ゴム輪ロング受口形高性能耐衝撃性硬質塩化ビニル管

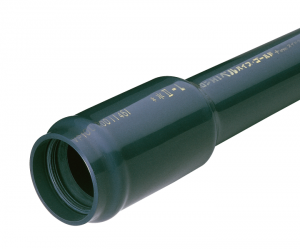

エスロンHIベルパイプロング・ゴールド＋（水道用ゴム輪ロング受口形高性能耐衝撃性硬質塩化ビニル管）
- #サステナビリティ貢献製品
蛇口をひねれば清潔な水が当たり前のように手に入る そんな光景が日常になることを願って、1952年、日本で初めて誕生した硬質塩化ビニル管「エスロンパイプ」。効率よく水を流す滑らかな内面、腐食に強い耐食性、そして施工性に優れた軽量性など様々な塩ビの特性を生かし、誕生以来、半世紀に渡って水道ラインを支えてきました。
時は流れ21世紀。さらなる「安心」をお届けするため、従来の約2倍の耐衝撃性をプラスした「高性能HI・ゴールド樹脂」を開発。この新素材を採用した「HIベルパイプ・ゴールド＋（プラス）」は、耐衝撃性はもちろん、ベル構造のゴム輪受口により優れた水密性、耐震性を発揮。また、スラスト防護が不要な継手群や離脱防止金具との組み合わせにより、災害に強い水道ラインをスピーディかつ確実に構築します。
「清潔」な水を「確実」に届けるために。「H Iベルパイプ・ゴールド＋（プラス）」による塩ビ管新時代の幕開けです。
水道配水用エスロンパイプカタログ
ツールコード：05365 [pdf]（3,826.94 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06140 [pdf]（2,121.93 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
上水道用エスロンパイプ施工ハンドブック
ツールコード：09001 [pdf]（2,022.16 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
衝撃の強さがゴールド！

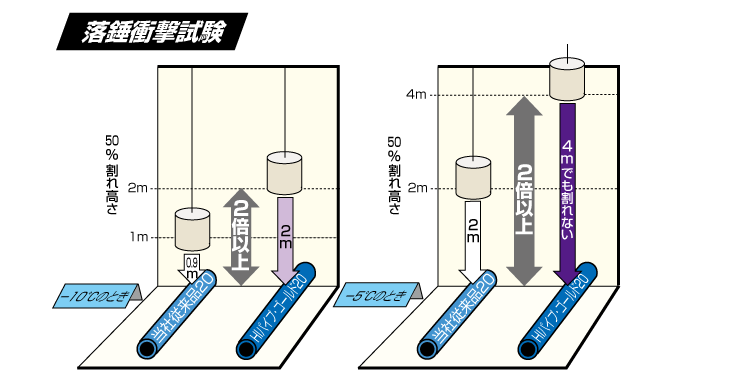

当社従来品の2 倍以上の耐衝撃性能を発揮。寒冷地での使用、施工時における外部衝撃や他工事によって受ける衝撃破損事故を防止します。
管体の可とう性」＆「接合部の信頼性」で水道管路を構築
エスロンHIベルパイプ・ゴールド＋（プラス）は管体そのものが優れた可とう性を持つとともに、ゴム輪受口により管軸・管側方向の荷重に対する接合部の信頼性も万全。地盤の変状に柔軟に追従し、安全性の高い水道管路を構築します。
特長
地震動レベル2 に対応。ロング受口で“地震エネルギー”を吸収。
±75mm（管長の1.5％）の伸縮代を確保
大地震における管軸方向の地盤ひずみ（1％）を確実に吸収。
±75mmの伸縮代が管の離脱と衝突を回避します。
接合部の破損を防止
最大±4°の曲げに対応する振り角度によって、接合部の破損を防止します。

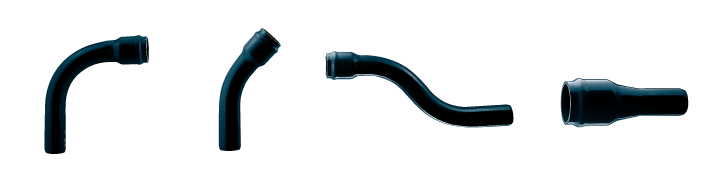

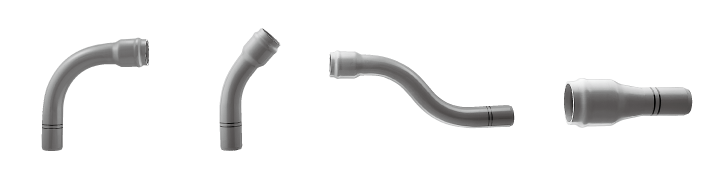

水道用エスロンＨＩベルパイプーロング・ゴールド+（プラス）用継手の品揃え
水道用エスロンＨＩベル継手-Ｌ・ゴールド[HIRRL-VP・G]
水道用エスロンＨＩベル継手-Ｌ・ゴールド[HIRRL-VP・G]
