水道用ゴム輪形高性能耐衝撃性硬質塩化ビニル管(HI-VPW)
エスロンHIベルパイプ-L・ゴールド＋（水道用ゴム輪形高性能耐衝撃性硬質塩化ビニル管）
- #サステナビリティ貢献製品
日本水道協会規格 JWWA K129/K130

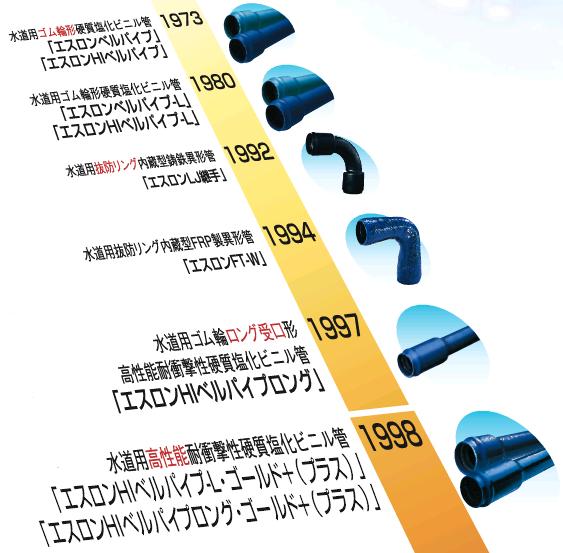

1952年、日本で初めて誕生した硬質塩化ビニル管「エスロンパイプ」。効率よく水を流す滑らかな内面、腐食に強い耐食性、そして施工性に優れた軽量性など様々な塩ビの特性を生かし、誕生以来、70年に渡って水道ラインを支えてきました。
時は流れ21世紀。さらなる「安心」をお届けするため、従来の約2倍の耐衝撃性をプラスした「高性能HI・ゴールド樹脂」を開発。この新素材を採用した「HIベルパイプ・ゴールド＋（プラス）」は、耐衝撃性はもちろん、ベル構造のゴム輪受口により優れた水密性、耐震性を発揮。また、スラスト防護が不要な継手群や離脱防止金具との組み合わせにより、災害に強い水道ラインをスピーディかつ確実に構築します。
水道配水用エスロンパイプカタログ
ツールコード：05365 [pdf]（3,826.94 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
エスロンHIパイプ・ゴールド設計・施工マニュアル
ツールコード：05319 [pdf]（3,555.34 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード：06140 [pdf]（2,121.93 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
上水道用エスロンパイプ施工ハンドブック
ツールコード：09001 [pdf]（2,022.16 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
基本仕様
管、継手の規格
| 品名 | 規格 | サイズ |
|---|---|---|
| エスロンＨＩベルパイプ-Ｌ・ゴールド＋（プラス） | JWWA K129 | φ50,75,100,150 |
| エスロンＨＩベル継手-Ｌ・ゴールド | JWWA K130 | φ50,75,100,150 |
| エスロンＨＩベルパイプ-Ｌ・ゴールド＋（プラス） | AS33 | φ125,200～300 |
| エスロンＨＩベル継手-Ｌ・ゴールド | AS34 | φ125,200～300 |
※AS:塩化ビニル管・継手協会規格
エスロンＨＩベルパイプ-Ｌ・ゴールド＋（プラス）規格
| 呼び径 | 外径 D(mm) | 肉厚 t(mm) | 受口深さP(mm) | 長さ L(mm) | 参考質量 (kg/本) |
|---|---|---|---|---|---|
| 40 | 48.0 | 4.0 | 100 | 5000 | 4.1 |
| 50 | 60.0 | 4.5 | 110 | 5000 | 5.7 |
| 75 | 89.0 | 5.9 | 120 | 5000 | 11.2 |
| 100 | 114.0 | 7.1 | 130 | 5000 | 17.5 |
| 125 | 140.0 | 7.5 | 135 | 5000 | 22.8 |
| 150 | 165.0 | 9.6 | 145 | 5000 | 34.5 |
| 200 | 216.0 | 11.5 | 170 | 5000 | 55.5 |
| 250 | 267.0 | 14.2 | 185 | 5000 | 84.3 |
| 300 | 318.0 | 17.0 | 200 | 5000 | 120.0 |
※AS:塩化ビニル管・継手協会規格

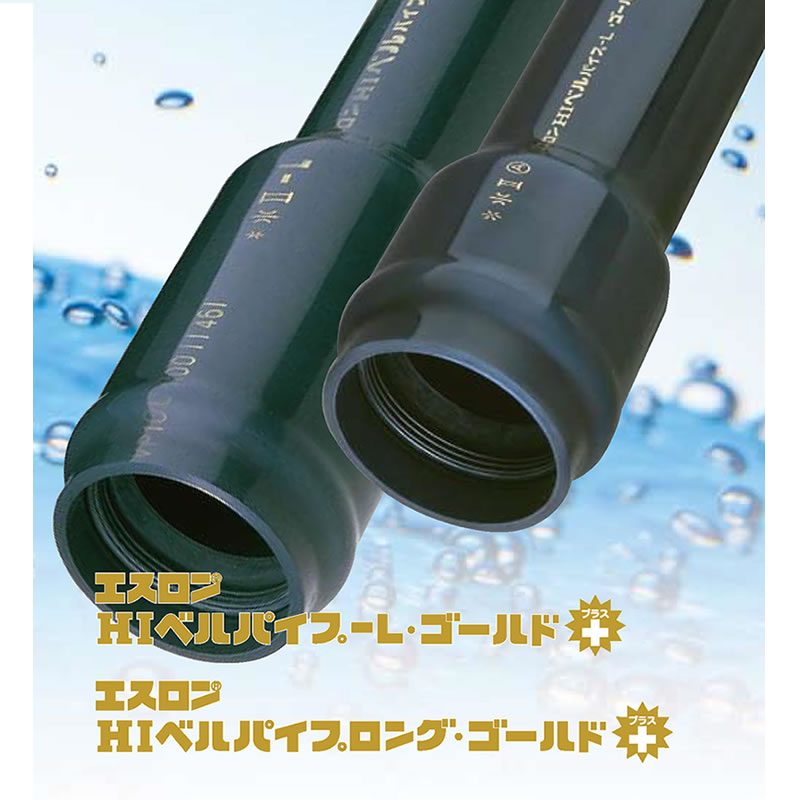

エスロンＨＩベルパイプ-Ｌ・ゴールド＋（プラス）は、新素材「ＨＩ・Ｇ樹脂」を採用。当社従来品の２倍の耐衝撃性を誇るとともに、ゴム輪接合により、容易な施工性、接合部の高い信頼性を実現します。また、耐候性を大幅にアップ、無梱包化を可能にし、地球環境保全に貢献します。
衝撃の強さがゴールド！
当社従来品の２倍以上の耐衝撃性能を発揮。寒冷地での使用、施工時における外部衝撃や他工事によって受ける衝撃破損事故を防止します。
エスロンHIパイプ・ゴールド＋（プラス）
エスロンHIパイプ・ゴールド＋（プラス）は、HIパイプ・ゴールドに耐UV（紫外線）性能を大幅にアップしたパイプです。
従来は梱包にポリエチレン複合紙（リサイクル不可）を使用していましたが、パイプの耐候性向上により無梱包化を達成しました。
ゴム輪接合による高い信頼性
管体そのものが優れた可とう性をもつとともに、ゴム輪受口により管軸・管側方向の荷重に対する接合部の信頼性も万全です。
施工がスピーディ
軽量のため、運搬・取り扱いが容易。また、ゴム輪接合のため、簡単・確実な施工がスピーディに行えます。

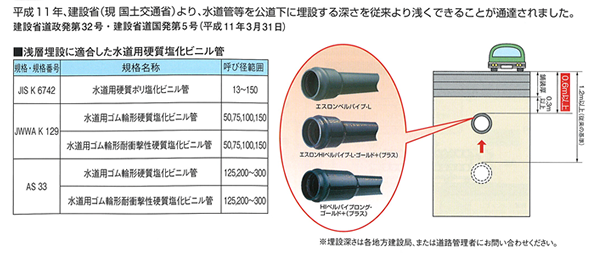

公道下浅層埋設に対応
強度に優れたエスロンＨＩベルパイプ-Ｌ・ゴールド＋(プラス)。国土交通省通達による公道下浅層埋設に対応し、施工コスト縮減が可能です。
基本性能もしっかり！
塩ビ管ならではの優れた水理性、耐食性を発揮。クリーンな水道管材として長期に渡り安心して、ご使用いただけます。
