架橋ポリエチレン管

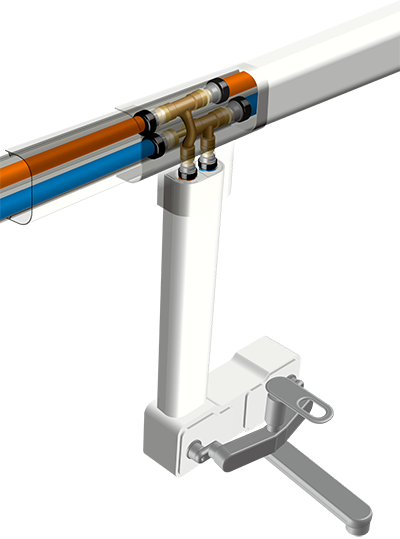

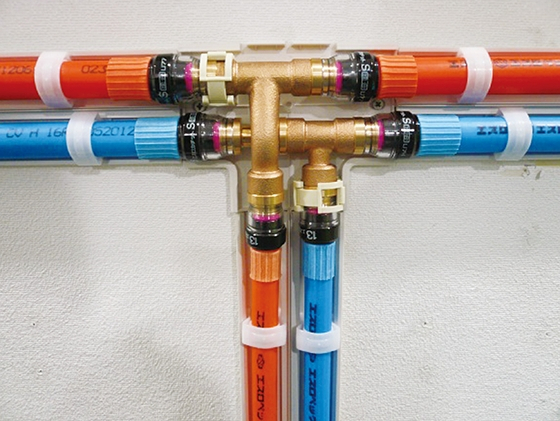

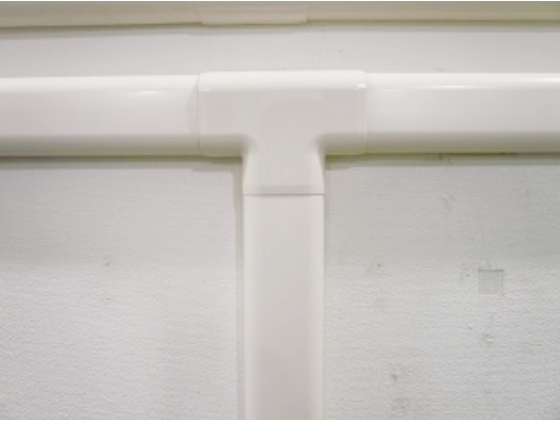

エスロペックス/エスロペックスCV/ラクのびペックスCV/ラクのびペックスコルゲートウォーム/保温付エスロペックス/給水・給湯管用配管化粧カバー（架橋ポリエチレン管）
- #サステナビリティ貢献製品
日本産業規格 JIS K 6769
エスロペックスは住宅用の給水・給湯配管として錆や腐食の心配がなく衛生的な配管材料です。。また、柔軟性に富んでおり継手なしで曲げ配管ができるため施工が早く簡単です。

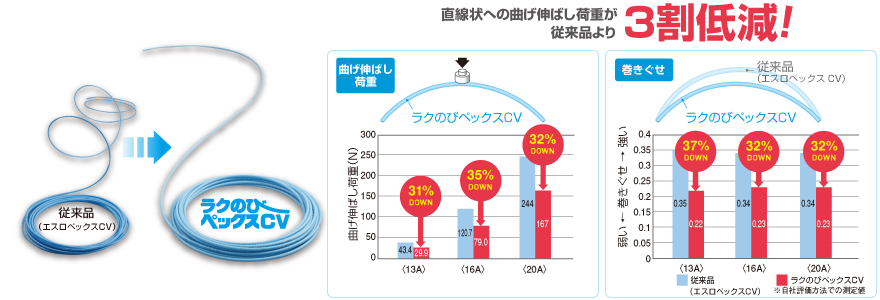

直線状への曲げ伸ばし荷重が従来品より3割低減された「ラクのびペックスCV」なら、施工時の管の巻き出し作業のわずらわしさが軽減。天井などの狭い場所での通管や配管の支持も簡単に行えるようになりました。
さらに、5mm保温同等の保温性を確保しながら、傷に強く、より柔軟な取り回しが可能となった「ラクのびペックスコルゲートウォーム」が登場。現場のさらなる易施工に貢献します。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
エスロンエスロペックス_技術資料
ツールコード：- [pdf]（1,130.47 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード：05664 [pdf]（13,235.24 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
ラクのびペックスコルゲートウォーム新登場！
「エスロン ラクのびペックス コルゲートウォーム」は戸建やマンションなどの住宅用給水・給湯配管として使われている5mm保温付き架橋ポリエチレン管と同等の優れた保温性を持ち、被覆保温材部の耐傷性と伸縮性を向上させることで、現場のさらなる易施工に貢献します。
紹介動画
傷に強い
間仕切り基礎の角などと擦れても、5mm保温付より破れにくくなりました。
コンクリートで傷が付いても破れなし
被覆の伸縮が柔軟
伸縮性に優れ、継手接続時の被覆のずらし・戻しが簡単になりました。
継手接続時の管の露出や隠蔽が5mm保温付よりも容易
優れた保温性能
保持突起が空気層を形成することで、管内水の凍結を防止します。
5mm保温付エスロペックスと同じ使用環境で
給水・給湯配管にご使用いただけます
〈凍結実験条件〉
雰囲気温度を5℃から-10℃に変更し、呼び径13の完全凍結時間を測定
- ※上表は実験結果であり保証値ではありません。凍結のおそれがある地域や屋外では、別途保温等が必要です。
- ※5mm被覆付は、外径27mm品での評価結果です。
ラクのびペックスコルゲートウォームのラインナップ
ラクのびペックスコルゲートウォーム
| 10 | 27.5 | 45 | 5.2 |
| 13 | 30.5 | 45 | 7.3 |
| 16 | 36.5 | 22 | 5.4 |
| 20 | 42.0 | 22 | 8.0 |

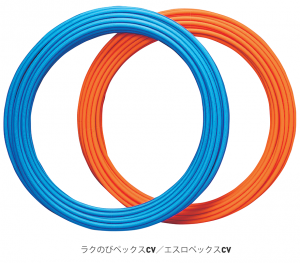

ラクのびペックスCV

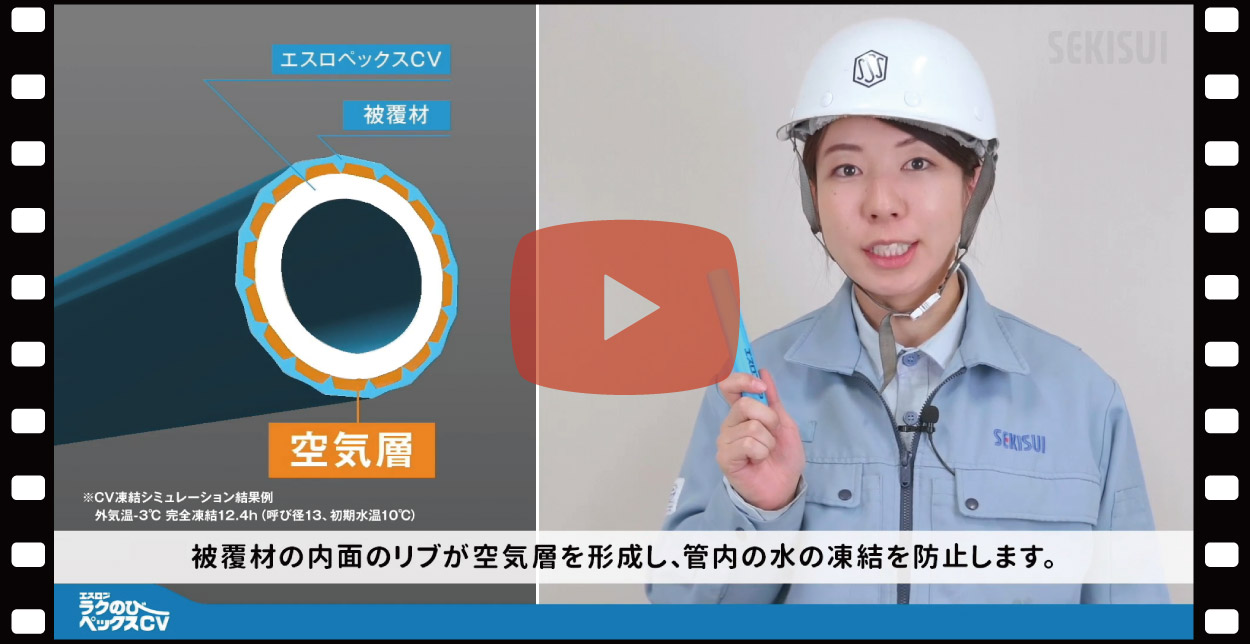

ラクのびペックスCV紹介動画はこちらから！ “弊社の開発担当が自らナビゲートします！！
POINT1 【管の巻き出しがラクラク！】
まずは使ってみてください。管の巻き出しのわずらわしさが軽減されました。

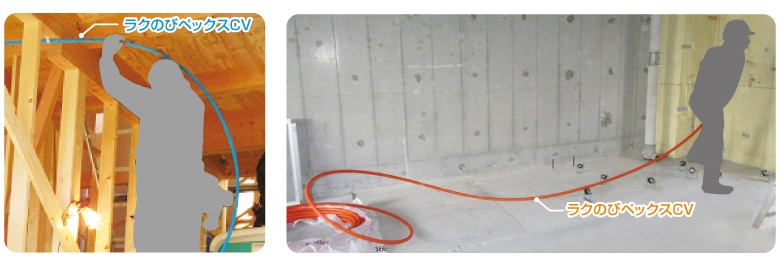

POINT2 【施工がラクラク！】
ラクのびペックスCVなら、天井などの狭い場所での通管や配管の支持も簡単です。

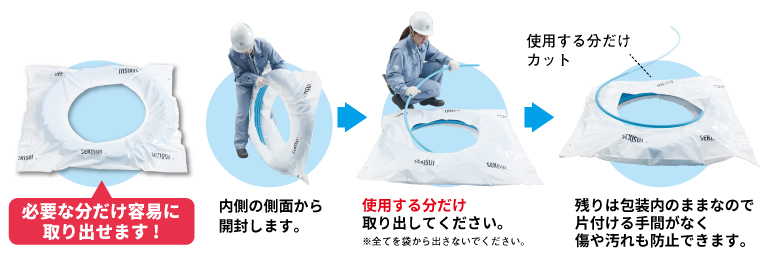

包装形態と使用方法
ラクのびペックスCVのラインナップ
ラクのびペックスCV
| 呼び径 | 外径(mm) | 長さ(m/巻) | 参考質量(kg/巻) |
|---|---|---|---|
| 13 | 21.0 | 45 | 5.8 |
| 16 | 25.5 | 45 | 8.8 |
| 20 | 31.0 | 45 | 13.4 |

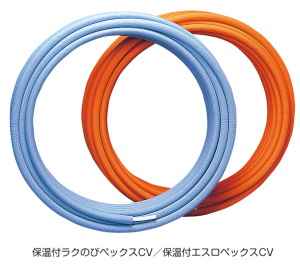

保温付ラクのびペックスCV
| 呼び径 | 外径(mm) | 長さ(m/巻) | 参考質量(kg/巻) |
|---|---|---|---|
| 13 | 38.0 | 45 | 6.0 |
| 16 | 43.0 | 45 | 9.3 |
| 20 | 48.0 | 45 | 12.7 |
エスロペックスCV・保温付エスロペックス
特長
- 高温領域で安定して使用出来ます。
給水はもちろん、給湯用として最高使用温度95℃以下で長期にわたって安定して使用できます。 - 耐食性に優れ、衛生的です。
耐食性に優れ水質に悪影響を及ぼさない、衛生的なパイプです。 - 柔軟性に富んで、施工が簡単です。
最小曲げ半径150mm（呼び径13の場合）と柔軟性に富んでおり、継手なしで曲げ配管ができるため施工が早く簡単です。 - 長尺で軽量、経済的です。
長尺で軽量ですから、施工のスピードアップがはかれ、省力化に対応できて経済的です。 - エスロペックスCVは外傷防止機能を備え、スピーディーに施工出来ます。
エスロペックスCVの被覆材は柔軟性に富んだエラストマー樹脂です。この被覆材が内管エスロペックスの外傷防止になりますので、安心してスピーディーに施工出来ます。 - 保温付エスロペックスは耐寒性に優れています。
保温付エスロペックスの外被には保温性に優れた保温材を使用。保温性能が大幅に向上します。保温材の厚みは使用条件に合わせ5mm、10mmから選択できます。
管・継手の性能
エスロペックスの使用圧力
| 使用温度(℃) | 0～20 | 21～40 | 41～60 | 61～70 | 71～80 | 81～90 | 91～95 |
|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa(kgf/cm2) |
1.5 (15.3) |
1.25 (12.7) |
0.95 (9.7) |
0.85 (8.7) |
0.75 (7.7) |
0.70 (7.2) |
0.65 (6.6) |

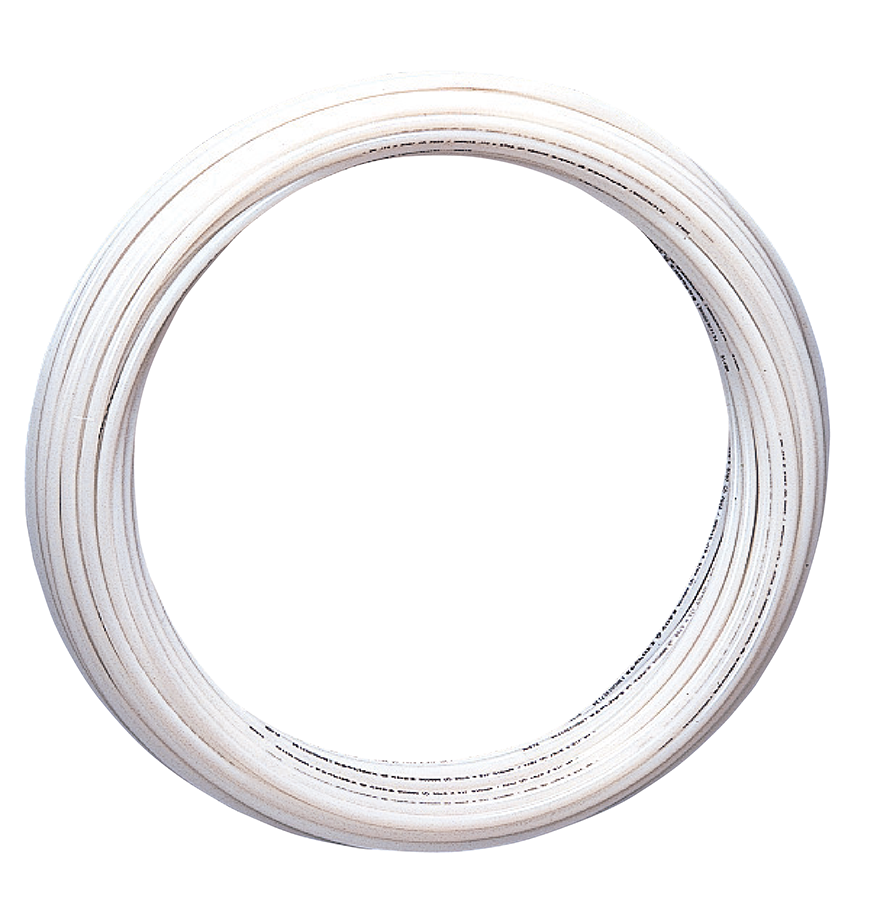

エスロペックスのラインナップ

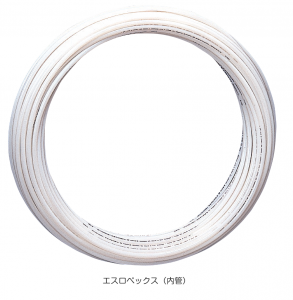

エスロペックス
| 呼び径 | 外径(mm) | 長さ(m/巻) | 参考質量(kg/巻) |
|---|---|---|---|
| 10 | 13.0 | 100 | 5.4 |
| 13 | 17.0 | 100 | 9.2 |
| 16 | 21.5 | 100 | 14.8 |
| 20 | 27.0 | 100 | 22.8 |

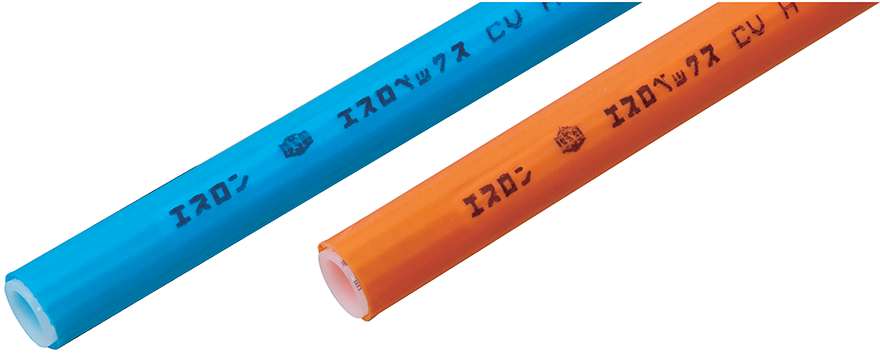

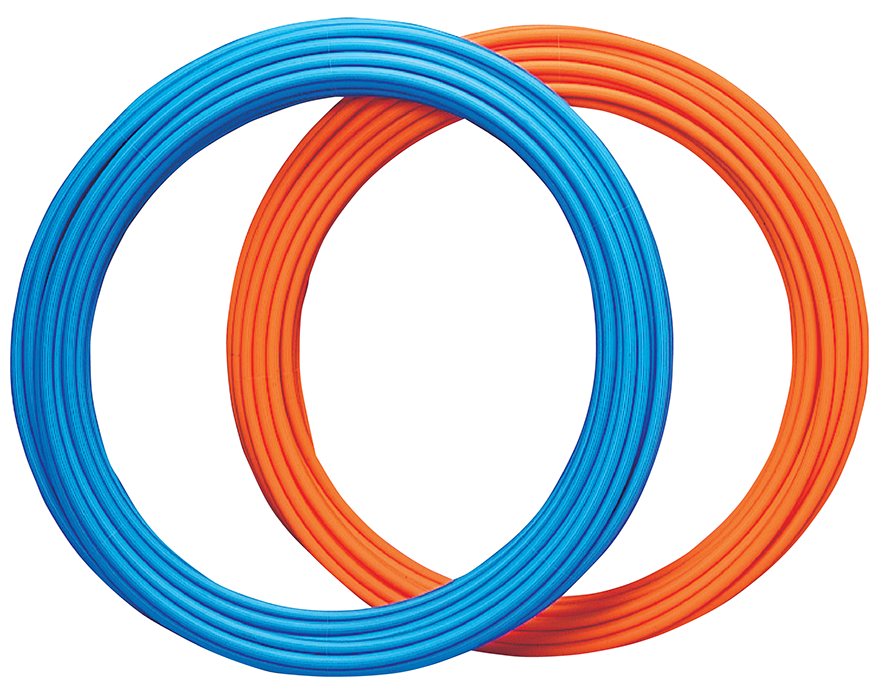

エスロペックスCV
| 呼び径 | 外径(mm) | 長さ | 参考質量 | ||
|---|---|---|---|---|---|
| 長尺管タイプ (m/巻) |
直管タイプ (m/本) |
長尺管タイプ (kg/巻) |
直管タイプ (kg/本) |
||
| 10 | 34.0 | 50 | － | 4.5 | － |
| 13 | 38.0 | － | 3 | － | 0.39 |
| 16 | 43.0 | － | 3 | － | 0.58 |
| 20 | 48.0 | － | 3 | － | 0.86 |

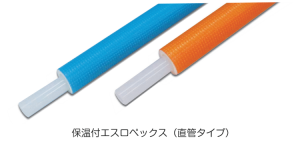

運搬・取り回しが容易な
「直管タイプ」も品揃えしております。

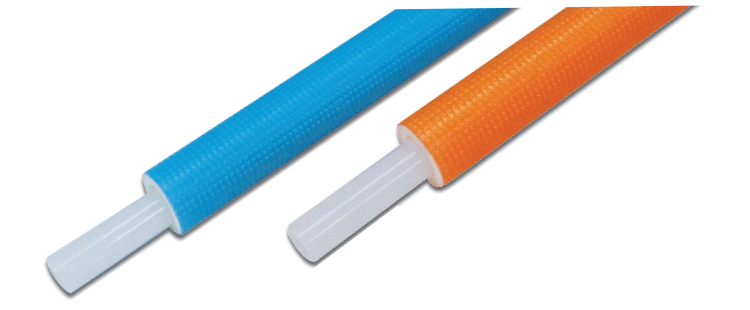

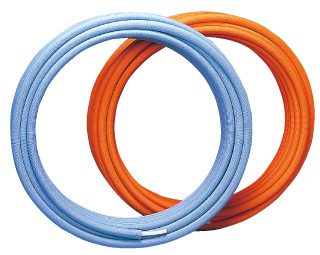

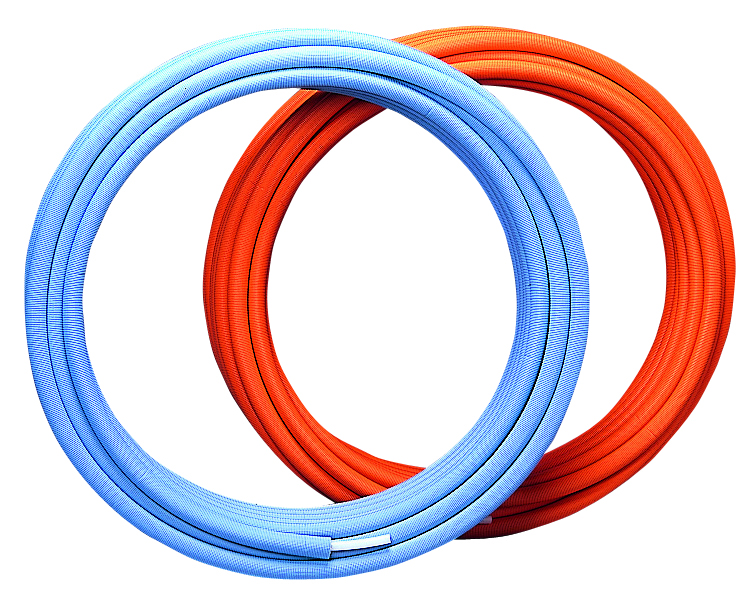

保温付エスロペックス(保温材厚:5mm)
| 呼び径 | 外径(mm) | 長さ | 参考質量 | ||
|---|---|---|---|---|---|
| 長尺管タイプ (m/巻) |
直管タイプ (m/本) |
長尺管タイプ (kg/巻) |
直管タイプ (kg/本) |
||
| 10 | 24.0 | 50 | － | 3.2 | － |
| 13 | 28.0 | 50 | 3 | 5.3 | 0.34 |
| 16 | 32.5 | 50 | 3 | 8.6 | 0.52 |
| 20 | 38.0 | 50 | 3 | 12.8 | 0.77 |
運搬・取り回しが容易な
「直管タイプ」も品揃えしております
※保温材厚：5mm
保温付エスロペックス(保温材厚:10mm)
| 呼び径 | 外径(mm) | 長さ | 参考質量 | ||
|---|---|---|---|---|---|
| 長尺管タイプ (m/巻) |
直管タイプ (m/本) |
長尺管タイプ (kg/巻) |
直管タイプ (kg/本) |
||
| 10 | 34.0 | 50 | － | 4.5 | － |
| 13 | 38.0 | 50 | － | 6.5 | － |
| 16 | 43.0 | 50 | － | 10.0 | － |
| 20 | 48.0 | 50 | － | 13.8 | － |
