通信引込システム
通信引込システム 通信管引込連系部材
次世代型（共用ＦＡ方式）で導入された共用ＦＡ管は、一つの分岐管から複数事業者のケーブルを引込むことを特徴としますが、引込み条件や費用負担等の事情により、民地内での各ケーブルの配管を分離する場合があります。引込分散継手は、電線共同溝で整備される官地内は、φ７５（ＰＶ管）で配管し、民地内を各事業者毎に、ケーブル径に合った配管を行うための変換継手です。
電力・通信ケーブル保護管カタログ
ツールコード：06181 [pdf]（7,602.69 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
押せる目次

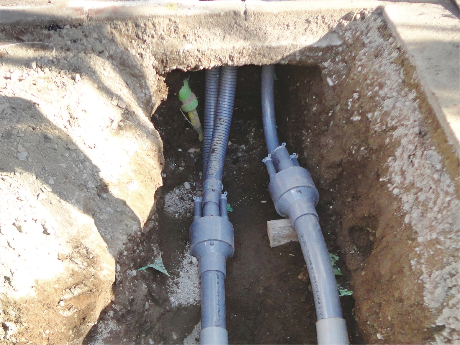

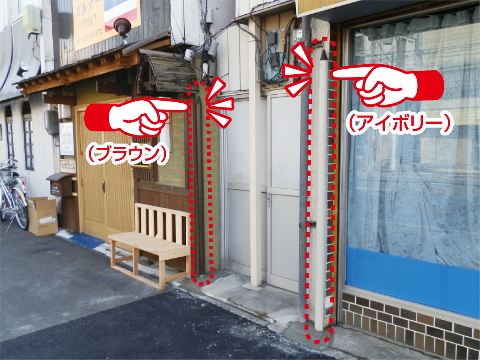

引込施工事例
基本仕様

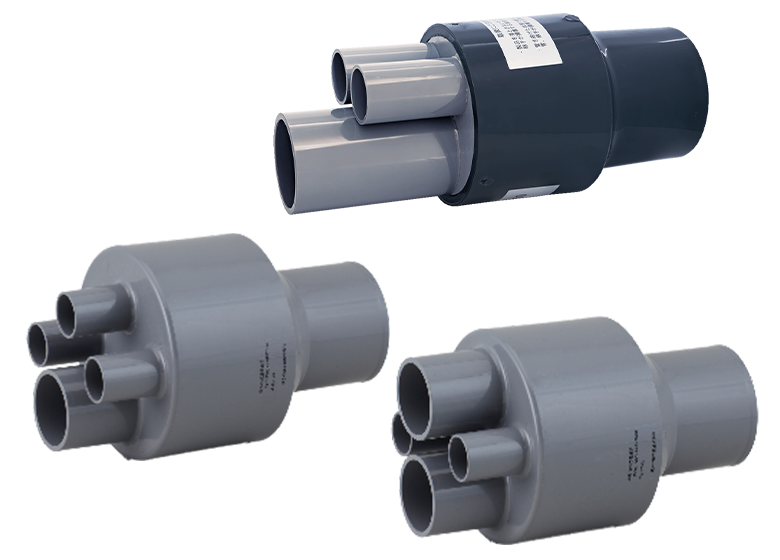

引込分散継手は、分岐管からＰＶφ７５またはφ５０で適宜配管し、ＰＶφ５０およびＰＶφ２５に変換します。
ＰＶ５０／ＰＶ５０×1＋ＰＶ２５×２ 【品番：Ｂ５０１２】
口径をφ５０×１条とφ２５×２条に変換します。
ＰＶ７５／ＰＶ５０×1＋ＰＶ２５×３ 【品番：Ｂ７５１３Ｂ】
口径をφ５０×１条とφ２５×３条に変換します。
ＰＶ７５／ＰＶ５０×２＋ＰＶ２５×２ 【品番：Ｂ７５２２Ｂ】
口径をφ５０×１条とφ２５×３条に変換します。
※東京都電線共同溝整備マニュアル仕様品です。

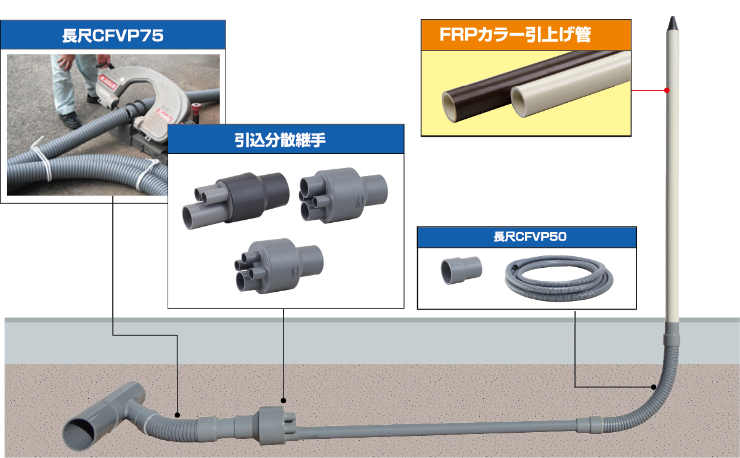

適用概要

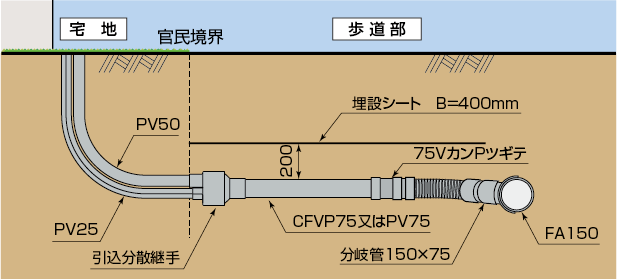

引込分散継手は、通常官民境界位置の官地側に設置します。電線共同溝の本体工事に含まれます。
