国土交通省「下水道雨水貯留浸透事業」適用/（公財）日本下水道新技術機構 「下水道雨水浸透施設技術マニュアル」準拠
エスロン雨水浸透マス/雨水マス
降った雨を大地にもどす雨水浸透マス。
公共用から排水設備用まで、
きめ細かな製品構成で“雨に強い街づくり”に貢献。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
#表紙横-WEB版
ツールコード：06280 [pdf]（258.37 KB）
#表紙縦-WEB版
ツールコード：05139 [pdf]（257.03 KB）
塩ビ製雨水浸透マス承認図
ツールコード：02216 [pdf]（877.32 KB）
塩ビ製雨水マス承認図
ツールコード：02217 [pdf]（1,248.47 KB）
ポリプロピレン製雨水浸透マス
ツールコード：02221 [pdf]（861.19 KB）
ポリプロピレン製雨水マス承認図
ツールコード：02222 [pdf]（1,761.02 KB）
コンパクト雨水マス承認図
ツールコード：02219 [pdf]（218.48 KB）
コンパクト雨水浸透マス承認図
ツールコード：02218 [pdf]（290.70 KB）
立上り部材(雨水浸透マス・雨水マス)承認図
ツールコード：02237 [pdf]（892.31 KB）
雨水浸透装置(雨水浸透マス・雨水マス)承認図
ツールコード：02238 [pdf]（887.87 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
特長
雨水貯留浸透事業に適用
国土交通省では、“雨に強い街づくり”を目的として、浸水被害の解消をめざす「雨水貯留浸透事業」を全市町村で実施するとともに、新たに雨水浸透機能を有する管渠を補助対象とする事業を実施しています。エスロン雨水浸透マスはこの事業に適用できる製品であるとともに、「下水道雨水浸透技術マニュアル」〈（公財）日本下水道新技術機構〉にも準拠した内容となっています。車道、歩道、公園、グランドなどで水害に強い街づくりに貢献します。
軽量でコンパクト。しかも、大きな浸透能力を維持。
硬質塩ビ製ならではの軽量性で施工の省力化に役立つとともに、コンパクトな設計で、省スペース施工が行えます。浸透性においても経年変化がなく、安定した浸透能力を維持します。

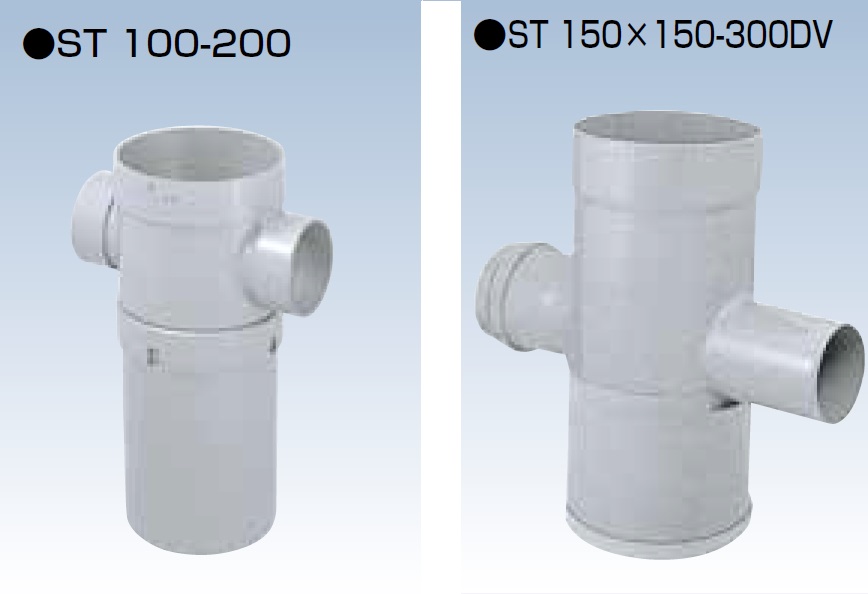

公共用から排水設備用まできめ細かな製品バリエーション
マス径300および200の公共用の雨水浸透マスは、立上り部をRR（ゴム輪）受口およびDV（接着）受口の2タイプとし、設置条件に応じた接合方式が選択可能。フタには道路一般から歩道用まで、様々な荷重条件に対応できる鋳鉄製防護ハットを品揃えしています。排水設備用には狭いスペースでも施工ができる、塩ビ製小口径の150および200をラインアップ。また、ポリプロピレン製雨水浸透マスとして250、300、300浅型、350の4サイズを品揃え。あらゆる場所で雨を確実に大地にもどします。
雨水マスも充実のラインアップ。
雨水を貯留してゆっくり流す雨水マスを公共用、排水設備用ともに豊富にラインアップ。硬質塩ビ製ならではの軽量性、コンパクト性で、施工の省力化と省スペース化に役立ちます

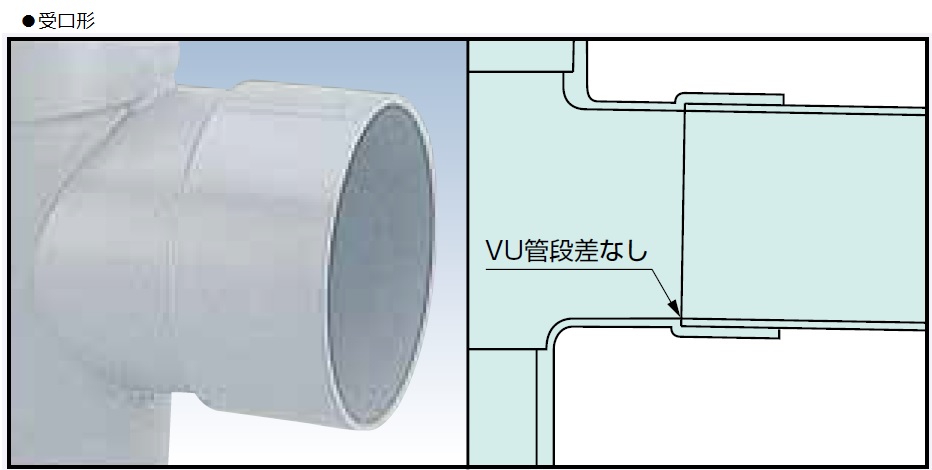

段差の生じないVU受口形。
エスロン雨水浸透マス流出側は通常VU管で施工した時、つなぎ目に段差の生じないVU受口形となっています。（差し口形のみ品名にPがついています。）
雨水浸透マス施工例
