建物用耐火性硬質ポリ塩化ビニル管・継手
建物用耐火性硬質ポリ塩化ビニル管・継手 エスロン耐火VPパイプ< FS-VP >・< FS-VP-S >/エスロン耐火VP受口付立て管/プラスチック単管式排水システム
- #サステナビリティ貢献製品
国土交通省 新技術情報提供システム（NETIS) 登録番号：KK-170017-A
耐火VPパイプは、三層構造の塩ビ管で、内外面の硬質ポリ塩化ビニル層と、高温になると大きく膨張し断熱・耐火層を形成する特殊配合の中間層からなる、業界初の耐火性プラスチック管です。
パイプ同士をつなぐ耐火DV継手にも独自の燃焼遅延配合を採用しています。「透明耐火DV継手」と着色接着剤の組み合わせで施工管理も容易に。
さらに、呼び径200の登場で、排水・通気分野でオール耐火VPでの配管が可能となりました。
建築物の防火区画の貫通部分に耐火VPパイプと耐火DV継手を使用することにより、耐火被覆処理などを施さなくてもプラスチック管のみで火災時の延焼を防ぐ画期的な塩ビ管材です。
また、中低層物件に最適な樹脂製単管式排水システムとして「耐火プラADミニ継手」を発売。新しい認定・評定の取得によりエスロンADスリム継手の立て管・横枝管への接続も可能です。
使用範囲が広がりますます使いやすくなったエスロン耐火VPパイプ・耐火DV継手をぜひご検討ください。
エスロン耐火VPパイプ・耐火DV継手一覧表
ツールコード：- [pdf]（1,109.20 KB）
耐火VPパイプ配管システムカタログ
ツールコード：05156 [pdf]（11,984.51 KB）
耐火VP／エスロハイパーAW公共住宅建設工事共通仕様書掲載のお知らせパンフレット
ツールコード：05611 [pdf]（1,604.08 KB）
耐火プラAD継手「HG」「SG」リーフレット
ツールコード：05169 [pdf]（758.47 KB）
エスロンプラスチック単管式排水システム 耐火プラAD継手HG・SG カタログ
ツールコード：05643 [pdf]（9,420.81 KB）
耐火VPパイプ・耐火DV継手認定取得リーフレット
ツールコード：05164 [pdf]（4,499.58 KB）
単管式排水システムカタログ
ツールコード：05651 [pdf]（6,077.73 KB）
耐火VPパイプ学校改修向けパンフレット
ツールコード：05154 [pdf]（1,185.64 KB）
透明耐火DV継手リーフレット
ツールコード：05153 [pdf]（1,981.49 KB）
BIMデータ登録告知リーフレット
ツールコード：- [pdf]（1,519.04 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
#表紙縦-WEB版
ツールコード：05139 [pdf]（176.48 KB）
#表紙横-WEB版
ツールコード：06280 [pdf]（151.50 KB）
耐火VPパイプ配管システム_耐火VPパイプ／耐火DV継手／透明耐火DV継手／耐火DV遮音継手承認図集
ツールコード：- [pdf]（5,461.97 KB）
耐火プラAD継手HG／SG(プラスチック単管式排水システム)承認図集
ツールコード：02011 [pdf]（8,122.79 KB）
耐火プラADミニ継手承認図
ツールコード：- [pdf]（1,241.90 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
RK19-042号（耐火VP：令8／壁）
ツールコード：- [pdf]（1,319.23 KB）
PS060FL-0428-1 ADスリム(床)
ツールコード：20003 [pdf]（1,694.54 KB）
KK20-015（耐火VP横枝評定共住）
ツールコード：- [pdf]（2,542.82 KB）
耐火VPパイプ 横枝評定書共住防振（KK20-016）
ツールコード：- [pdf]（2,691.06 KB）
耐火VPパイプ 立て評定書共住（KK20-019）
ツールコード：- [pdf]（2,582.46 KB）
耐火VPパイプ 立て評定書共住防振（KK20-020）
ツールコード：- [pdf]（2,745.15 KB）
耐火VPパイプ 横枝評定書令8（RK20-003）
ツールコード：- [pdf]（2,538.21 KB）
耐火VPパイプ 横枝評定書令8防振（RK20-004）
ツールコード：- [pdf]（2,690.26 KB）
耐火VPパイプ 立て評定書令8（RK20-005）
ツールコード：- [pdf]（2,574.65 KB）
耐火VPパイプ 立て評定書令8防振（RK20-006）
ツールコード：- [pdf]（2,758.42 KB）
耐火VPパイプ 呼び径150評定書令8 壁（RK27-008号）
ツールコード：- [pdf]（3,452.47 KB）
耐火VPパイプ 呼び径150以下認定書 片壁 （PS060WL-0849-1）
ツールコード：20032 [pdf]（960.10 KB）
耐火VPパイプ遮音カバー巻 呼び径100 認定書 床 （PS060FL-0902-1）
ツールコード：20007 [pdf]（1,852.57 KB）
KK29-002号_耐火VPパイプ遮音カバー巻 呼び径100（床）
ツールコード：- [pdf]（4,124.28 KB）
KK2019-014 耐火VP(床)
ツールコード：- [pdf]（2,854.35 KB）
PS060FL-1052-1 耐火VP （床）
ツールコード：20009 [pdf]（2,376.62 KB）
PS060FL-1213（耐火VP 呼び径125以下:認定書_床）
ツールコード：- [pdf]（868.06 KB）
KK2019-017_プラADミニ継手（床）
ツールコード：- [pdf]（3,777.95 KB）
KK2023-002 耐火VP200以下（壁：75mm）
ツールコード：- [pdf]（880.40 KB）
KK2023-003 耐火VP200以下（中空壁：100mm）
ツールコード：- [pdf]（956.13 KB）
KK2023-004 耐火VP200以下 耐火DV125以下（床：75mm）
ツールコード：- [pdf]（1,609.25 KB）
PS060FL-1058-1_プラADミニ継手（床）
ツールコード：20012 [pdf]（1,914.82 KB）
PS060FL-1214 耐火VP200以下（床：75mm）
ツールコード：- [pdf]（399.02 KB）
PS060WL-1215 耐火VP200以下（中空壁）
ツールコード：- [pdf]（292.53 KB）
PS060WL-1219 耐火200以下（壁：75mm）
ツールコード：- [pdf]（328.25 KB）
RK2023-001 耐火VP200以下 耐火DV125以下（床：150mm）
ツールコード：- [pdf]（1,288.73 KB）
RK22-002号（耐火VP：令8／床）
ツールコード：- [pdf]（1,414.69 KB）
耐火VPパイプ+高遮音カバー評定書令8（RK27-006号）
ツールコード：- [pdf]（3,601.77 KB）
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
実績紹介（現場レポート）公開中
耐火VPパイプ・耐火DV継手 呼び径200新登場！
大口径管・継手の登場で、排水横主管や臭突管にも耐火VPパイプが使用可能に。
排水・通気分野でオール樹脂配管を構築できます。
エスロン透明耐火DV継手
継手が透明なので接合状態を目視で確認可能。施工管理が容易です。
透明化＋燃焼遅延機能を特殊な配合で実現し、耐火DV継手と同等の認定・評定を取得しています。
※認定・評定の詳細はリーフレットをご参照ください
炎を防ぐカギは、中間層にあり！

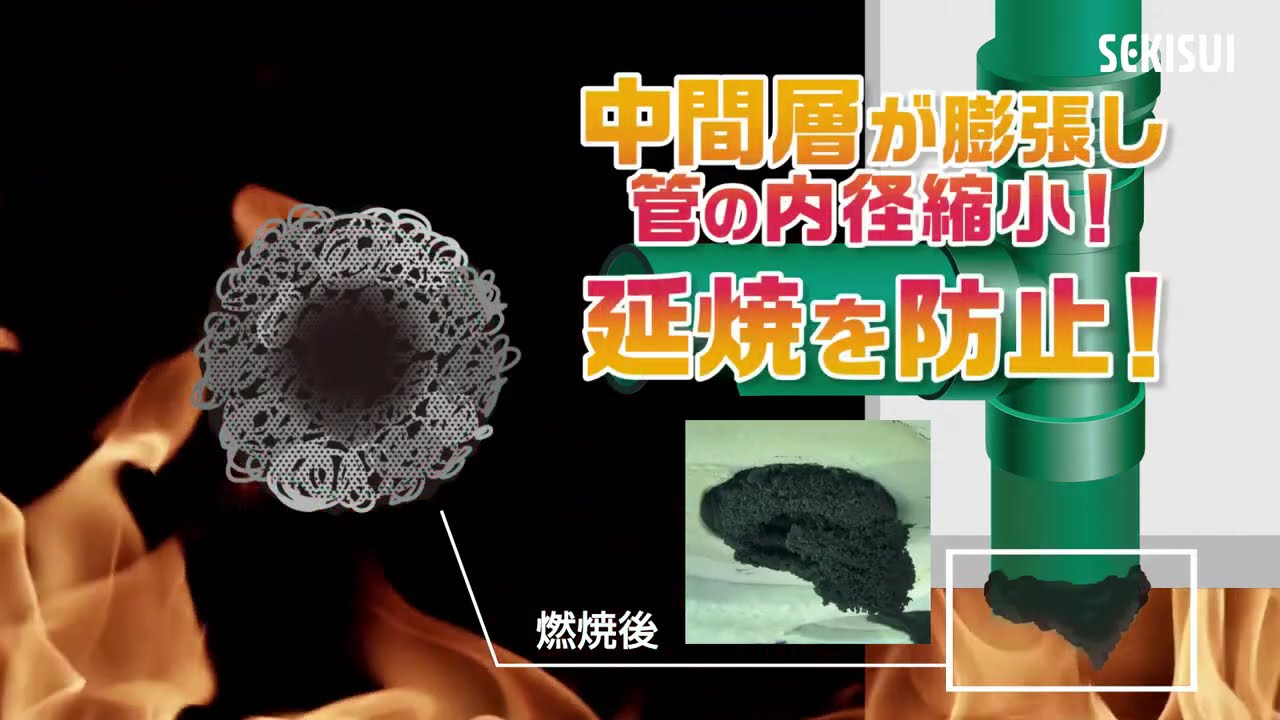

熱によりパイプの中間層が膨張し、貫通部からの熱気の浸入を遮断。火災の際の延焼を防止します。排水管・通気管の施工において従来、手間のかかっていた区画貫通処理も不要です。
耐火VPパイプ簡易燃焼実演動画
公共物件の衛生設備工事に施工省力化で貢献
耐火VPパイプ、耐火DV継手は令和元年度版「公共住宅建設工事共通仕様書」「公共住宅機械設備工事積算基準」や、「SHASE-S 010 空気調和・衛生設備工事標準仕様書」に掲載。これまで以上に公共物件の衛生設備工事に貢献いたします。
※「公共住宅建設工事共通仕様書」と「公共住宅機械設備工事積算基準」への掲載に関する詳細はこちら
特長
～耐火メカニズム～ 炎を防ぐカギは、中間層にあり！
集合住宅、事務所ビル、ホテルなどの排水、通気、雨水管路で幅広く使用可能です。（ループ通気方式、伸頂通気方式）
耐火DV継手は耐火VPパイプとの組み合わせで確実に延焼を防止
耐火DV継手には延焼を遅らせる特殊な配合を採用。耐火VPパイプとの組み合わせで確実に防火区画貫通部からの延焼を防止します。
※防火区画貫通部から1ｍ以内の範囲では、必ず耐火VPパイプと耐火DV継手を組み合わせてご使用ください。
従来の塩ビ管と同等の取り扱いが可能
管は硬質ポリ塩化ビニル管（VP管）JIS K 6741、継手は排水用硬質ポリ塩化ビニル管継手（DV継手）JIS K 6739と寸法・性能が同等。軽量で施工性が容易。耐食性や耐薬品性など従来の塩ビ管と同様の優れた特長を併せ待ちます。
耐火区画の貫通がパイプだけで可能
国土交通大臣認定および（一財）日本消防設備安全センター性能評定（共住区画・令8区画）を取得しています。
※換気・ダクト管用途には使用できません。
ラインアップ
耐火VPパイプ配管システムの充実ラインアップ
ループ通気方式・伸頂通気方式
ループ通気方式・伸頂通気方式では、防火区画の貫通処理いらずで、中空壁の貫通も可能に。
片壁の貫通も可能になりました。
■ 耐火VPパイプ配管システム
■ 耐火DV継手遮音システム
エスロンプラスチック単管式排水システム(樹脂製単管式排水システム)
中低層階に最適。最下階住戸の排水も立て管への合流が可能になり、シンプルな配管が実現可能になりました。
・新製品「プラ脚部継手」は耐火プラAD ミニシステムと耐火プラAD システムに適用が可能。立て管から横主管までオールプラ化を実現します。
プラ脚部継手の詳細はリーフレットをご参照ください。
高層階までご対応。耐火プラAD 継手の各種性能を大幅リニューアルした「耐火プラAD 継手HG・SG」は立て管・横枝管にVP 管の接続も可能です。※
※パイプで防火区貫通する場合は耐火VP パイプ、耐火VP パイプS、耐火VP パイプ遮音カバー巻きで貫通してください。
「耐火プラAD 継手HG・SG」製品ページはこちら
耐火プラADミニ継手のWEB排水計算システム
エスロンタイムズの「耐火プラADミニWEB排水計算システム」なら設計とお見積もりが可能です。
