国土交通省認定・消防安全センター評定書一覧
2007年6月20日の建築基準法改正に伴い、建築確認・検査の厳格化が明文化されました。建築確認申請時に必要となる、セキスイ管工機材製品の、国土交通省認定書と(一財)消防設備安全センター評定書を一覧にしてご紹介致しますので、ダウンロードしてご利用下さい。
【お願い】
3月末で有効期限を迎える性能評定書の改訂版は、有効期限後の毎年4月中に送付されます。弊社では受領次第、すみやかな更新に努めてまいりますが、その間は本ページに掲載の性能評定書をご利用いただき、完工時に改めて最新版をダウンロードの上、発注者様へご提出頂きますようお願い申し上げます。
認定書一覧

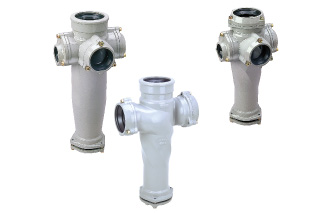

耐火プラAD継手HG・SGシステム認定・評定書一覧(全て床)
エスロンプラスチック単管式排水システムに関する製品の認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 耐火プラAD継手HG (二段タイプ、最上階タイプも同様) |
75、100A | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1147-1 | KK 2021-006号 | - | |
| 耐火プラAD継手HG最下階タイプ | PS060FL-1054-1 | KK 2019-016号 | |||||
| 耐火プラAD継手SG | PS060FL-1053-1 | KK 2019-015号 | |||||
| パイプ で 貫通の 場合の 組合せ |
立て管 | 耐火VPパイプ/ 耐火VPパイプS/ 耐火VPパイプ遮音カバー巻き |
75、100A | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1052-1 | KK 2019-014号 | - |
| プラ脚部 継手 |
プラ脚部継手 標準グレード/ 遮音グレード |
||||||
※防火区画貫通は耐火プラAD継手又は耐火VPパイプで可能です。耐火プラAD継手と組み合わせても、VP管で防火区画を貫通することはできません。
耐火VPパイプの耐火認定・評定
エスロン耐火VPパイプに関する製品の認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
| 貫通配管種 | 呼び径 | 認定・評定 | 番号 | スリーブ径 | 貫通部の構造 | ||
|---|---|---|---|---|---|---|---|
| 床貫通 | 耐火VPパイプ | 200以下 | 国土交通大臣認定 | PS060FL-1214 | φ312mm以下 | コンクリート厚み 75mm以上 ALC厚み 100mm以上 |
|
| 消防評定 | 共住区画 | KK2023-004 | φ300mm以下 | ||||
| 令8区画 | RK2023-001 | コンクリート厚み 150mm以上 | |||||
| 耐火VPパイプS | 100以下 | 国土交通大臣認定 | PS060FL-1052-1 | φ209mm以下 | ALC・コンクリート厚み 100mm以上 |
||
| 消防評定 | 共住区画 | KK2019-014 | |||||
| 令8区画 | RK22-002 | φ183mm以下 | コンクリート厚み 150mm以上 | ||||
| 耐火VPパイプ 遮音カバー巻き |
100以下 | 国土交通大臣認定 | PS060FL-1052-1 | φ209mm以下 | ALC・コンクリート厚み 100mm以上 |
||
| 消防評定 | 共住区画 | KK2019-014 | |||||
| 令8区画 | RK27-006 | コンクリート厚み 150mm以上 | |||||
| 貫通配管種 | 呼び径 | 認定・評定 | 番号 | スリーブ径 | 貫通部の構造 | ||
|---|---|---|---|---|---|---|---|
| ALC・コンクリート壁 | 耐火VPパイプ | 200以下 | 国土交通大臣認定 | PS060WL-1219 | φ312mm以下 | ALC・コンクリート厚み 75mm以上 |
|
| 消防評定 | 共住区画 | KK2023-002 | φ300mm以下 | ||||
| 125, 150 | 令8区画 | RK27-008 | φ260mm以下 | コンクリート厚み 100mm以上 |
|||
| 100以下 | RK19-042 | φ183mm以下 | |||||
| 中空壁 | 耐火VPパイプ | 200以下 | 国土交通大臣認定 | PS060WL-1215 | φ240mm以下 (隙間3～12mm) |
中空壁厚み 100mm以上 |
|
| 消防評定 | 共住区画 | KK2023-003 | φ240mm以下 (隙間12mm以下) |
||||
| 片面強化石膏ボード | 耐火VPパイプ | 150以下 | 国土交通大臣認定 | PS060WL-0849-1 | φ189mm以下 (隙間5～12mm) |
片壁厚み 42mm以上 |
|
耐火DV継手、透明耐火DV継手、耐火DV遮音継手の耐火認定・評定
耐火DV継手・透明耐火DV継手・耐火DV遮音継手に関する認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
| 貫通配管種 | 呼び径 | 認定・評定 | 番号 | スリーブ径 | 貫通部の構造 | ||
|---|---|---|---|---|---|---|---|
| 床貫通 | 耐火DV継手 ＋耐火VPパイプ 透明耐火DV継手 ＋耐火VPパイプ |
200以下 | 国土交通大臣認定 | PS060FL-1214 | φ312mm以下 | コンクリート厚み75mm以上 ALC厚み100mm以上 |
|
| 消防評定 | 共住区画 | KK2023-004 | φ300mm以下 | ||||
| 令8区画 | RK2023-001 | コンクリート厚み150mm以上 | |||||
※継手一部のスラブ埋設はできません。
| 貫通配管種 | 呼び径 | 認定・評定 | 番号 | スリーブ径 | 貫通部の構造 | ||
|---|---|---|---|---|---|---|---|
| 床貫通 | 耐火DV継手 ＋耐火VPパイプ 透明耐火DV継手 ＋耐火VPパイプ |
125以下 | 国土交通大臣認定 | PS060FL-1213 | φ209mm以下 | コンクリート厚み 75mm以上 ALC厚み 100mm以上 |
|
| 消防評定 | 共住区画 | KK2023-004 | |||||
| 令8区画 | RK2023-001 | コンクリート厚み 150mm以上 | |||||
| 耐火DV遮音継手 ＋耐火VPパイプ 遮音カバー巻き |
100以下 | 国土交通大臣認定 | PS060FL-0902-1 | φ209mm以下 | ALC・コンクリート厚み 120mm以上 |
||
| 消防評定 | 共住区画 | KK29-002 | |||||
※継手一部のスラブ埋設が可能です。
耐火プラADミニ継手認定・評定書一覧(全て床)
耐火プラADミニ継手に関する認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 立て管 | 耐火VPパイプ/耐火VPパイプS/ 耐火VPパイプ遮音カバー巻き |
100A以下 | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1058-1 | KK2019-017号 | (RK22-004号) |
| 継手 | 耐火プラADミニ継手 | ||||||
※防火区画貫通部から1ｍ以内の範囲は、横枝管に耐火VPパイプ、耐火DV継手・透明耐火DV継手もしくは認定書・評定書に記載の管種をご使用ください。
注意：1. 令8区画貫通する場合は最寄りの営業所までお問い合わせください。
2. RK22-004号では耐火VPパイプ用遮音カバーの使用ができません。
フィブロックシリーズ認定・評定書一覧
さや管・塩ビ管・保温材付スーパーエスロメタックス・エスロハイパーAW・クウチョウハイパーCH用
フィブロックシリーズに関する認定・評定書は こちらのリンク先のページ からダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
エスロハイパーAW消火管・継手認定証一覧
エスロハイパーAW消火管・継手に関する認定書は下表よりダウンロード頂けます。認定番号をクリックすると認定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
平成13年消防庁告示第19号に基づき(一財)日本消防設備安全センターの性能認定を取得しています。
| 認定管種 | 呼び径 | 日本消防設備安全センター性能認定書 | 簡易耐熱性試験 |
|---|---|---|---|
| エスロハイパーAW消火管・継手 | 50 | PL-032号 | - |
| 65 | PL-056号 | - | |
| 75 | PL-024-1号、PL-024-2号 | ○(2号のみ) | |
| 100 | PL-023-1号、PL-023-2号 | ○(2号のみ) | |
| 125 | PL-059号 | - | |
| 150 | PL-025-1号、PL-025-2号 | ○(2号のみ) | |
| 200 | PL-036号 | - |
※性能認定品以外の品種を使用する場合は、消防法施行令第32条による申請が必要となります。
※PL-024-2号(呼び径75)、PL-023-2号(呼び径100)、PL-025-2号(呼び径150)は軽易耐熱性試験にも合格しています。
※給水用のエスロハイパーAWとは品番が異なりますのでご注意ください。
エスロハイパーAW高圧消火管・継手認定証一覧
エスロハイパーAW高圧消火管・継手に関する認定書は下表よりダウンロード頂けます。認定番号をクリックすると認定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
平成13年消防庁告示第19号に基づき(一財)日本消防設備安全センターの性能認定を取得しています。
| 認定管種 | 呼び径 | 日本消防設備安全センター性能認定書 | 簡易耐熱性試験 |
|---|---|---|---|
| エスロハイパーAW高圧消火管・継手 | 50 | PL-068号 | - |
| 100 | PL-060号 | - | |
| 125 | PL-070号 | - | |
| 150 | PL-061号 | - |
※性能認定品以外の品種を使用する場合は、消防法施行令第32条による申請が必要となります。
※給水用のエスロハイパーAWとは品番が異なりますのでご注意ください。
DVLP/ラセンDVLP認定書一覧
DVLP/ラセンDVLPに関する認定書は下表よりダウンロード頂けます。認定番号をクリックすると認定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
| 貫通配管種 | 国土交通大臣 認定番号 |
機械設備工事監理指針 | (一財)日本消防設備安全センター 性能評定番号 |
||
|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||
| 床 | DVLP/ラセンDVLP | PS060FL-9456 | 平成22年版 表2.8.1 | 消防予第344号通知 | 消防予第344号通知 |
| 壁 | PS060WL-9457 | ||||
ADスリム継手認定・評定(すべて床)
ADスリム継手に関する認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。ご使用の際には認定書・評定書と合わせて弊社カタログもご確認ください。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 立て管 | 耐火VPパイプ | 100A以下 (管+継手) |
Φ209mm以下 (床 コンクリート厚み 150mm以上/モルタル埋め戻し) |
PS060FL-0581-1 | KK20-019号 | RK20-005号 |
| 継手 | ADスリム継手FS | KK20-020号 (防振タイプ) |
RK20-006号 (防振タイプ) |
||||
| 床貫通 | 立て管 | 耐火VPパイプS | 100A以下 (管+継手) |
Φ209mm以下 (床 コンクリート厚み 150mm以上/モルタル埋め戻し) |
KK24-006号 (防振タイプ) |
RK24-002号 (防振タイプ) |
|
| 継手 | ADスリム継手FS | KK24-007号 | RK24-003号 | ||||
※防火区画貫通部から1m以内の範囲は、横枝管に耐火VPパイプ、耐火DV継手もしくは認定書・評定書に記載の管種をご利用ください。
※ADスリム継手は防振タイプもお使いいただけます。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 立て管 | 排水用硬質塩化ビニルライニング鋼管(DVLP)/ 排水用鋳鉄管、耐火二層管 |
100A以下 | Φ209mm以下 (床 コンクリート厚み150mm以上/モルタル埋め戻し) |
PS060FL-0428-1 | KK20-015号 | RK20-003号 |
| 横枝管 | 耐火VPパイプ | ||||||
| 継手 | ADスリム継手 | KK20-016号 (防振タイプ) |
RK20-004号 (防振タイプ) |
||||
※防火区画貫通部から1m以内の範囲は、横枝管に耐火VPパイプ、耐火DV継手をご利用ください。
※ADスリム継手は防振タイプもお使いいただけます。
掲載製品の詳細情報は下記よりご確認ください。
施工方法等詳細につきましては各認定書・評定書及びカタログ、取扱説明書等をご確認ください。
