エスロハイパー現場リポート21 スクイズオフ止水工法
水道配水用ポリエチレン管の移設・切りまわし工事にスクイズオフ止水工法が採用されました!
スクイズオフ止水工法
通水中のポリエチレン管路に専用のスクイズ工具を設置後、スライドバーを下ろしてポリエチレン管を圧着、止水します。管内の水を抜くことなく、短時間で施工できるため、管路移設・更新、管路の補修に有効です。
スクイズオフ止水工法の手順
1) 管にスクイズ工具を設置後、油圧を用いてスライドバーを下げて管を圧着します
2) 既設管を切断・撤去後、管端から圧着部補強用のEFソケットを通しておきます。
3) 新設管をEFソケット又は、メカニカル継手で接続します。
4) スクイズ工具を取り外した後、圧着部に矯正工具を取り付け、円形に復元します。
5) 復元後、圧着部に補強用EFソケットを移動させて融着します。
実施例の紹介(1) 管路の更新工事
既設石綿管の撤去に伴い、水道配水用ポリエチレン管を延長します。
スクイズオフ止水工法を用いることにより、管内の水を抜くことなく管路のつなぎ替え工事を完了。断水時間を大幅に短縮しました。

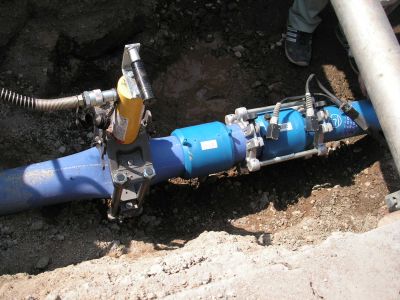

作業状況
実施例の紹介(2) 管路の移設工事
道路工事に伴い、既設の水道配水用ポリエチレン管路を移設します。
スクイズオフ工法を用いて移設区間を一時的に断水した後、管を切断。あらかじめ布設してある新設管につなぎ替えました。
作業状況
スクイズオフ止水工法は、1箇所当たり 約30分で完了。断水時間の短縮に貢献しました。
